■三協アルミ MIWA PS シャッター無し FDG 交換用シリンダー

メーカー	三協アルミ
形状	MIWA PS シャッター無し
型番	FDG
用途	交換用シリンダー
更新日	2013/10/28

※メーカー、形状、型番、用途のリンクは、各関連製品一覧を表示します。
※各画像は、クリックすると拡大表示します。

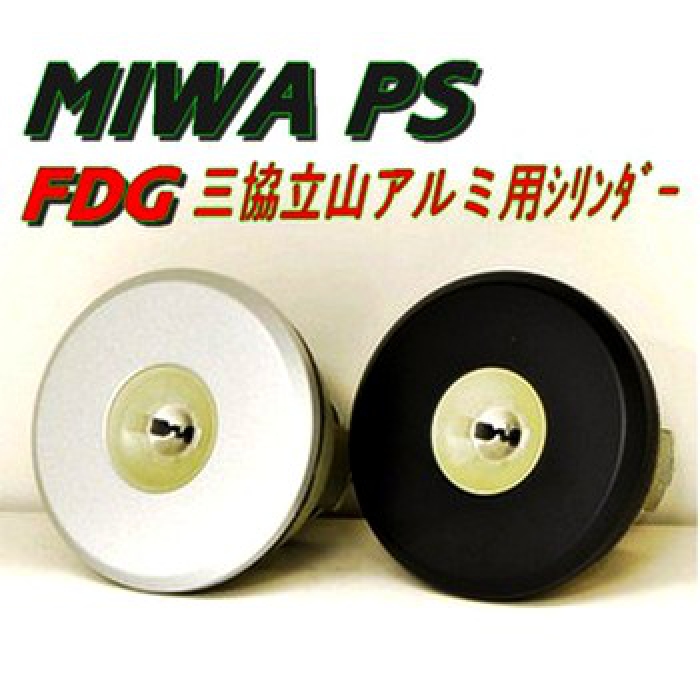

MIWA,美和ロック FDG PSシリンダー

美和ロック・MIWA　FDG　PSシリンダー
	色はシルバー,ブラックからオプションでご選択いただけます。
	シリンダー正面からのサイズは左の写真でご確認ください。
	シリンダーサイドからのサイズは左の写真でご確認ください。
	シリンダー後部からのサイズは左の写真でご確認ください。

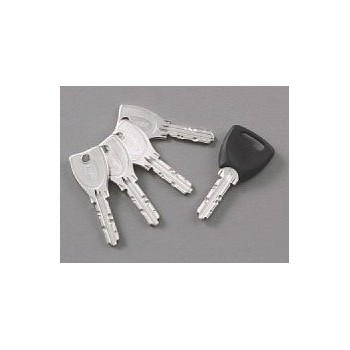

	キー5本つき（ラバー付キーのデザイン、本数等変更になる場合がございます。）

MIWA・美和ロック　FDG　三協立山アルミ向けPSシリンダー　WD5113交換方法例
	MIWA　FDG　PSシリンダー取り付け手順になります。取り外しは逆手順で作業してください。サムターン取り付け向きは解錠時：縦、施錠時：横になります。
	シリンダーは後部側からビス2本でとめています。
	防犯サムターン側シリンダーの表示は解錠時：黄色、施錠時：緑色になります。ヒョウジバンユニットは台座にビス2本で取り付けられております。
	防犯サムターンのサムターンカバーは台座とサムターンカバーの間に-ドライバーが差し込める隙間にドライバーを入れてサムターンカバーを浮かせてはずします。プラスチック製品のため慎重に作業してください。
	取り外しは逆手順で作業してください。
