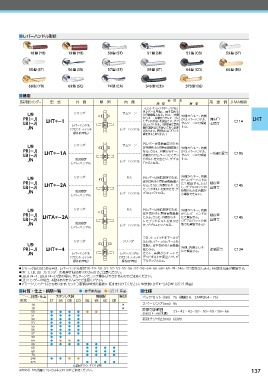

Page 137 - 2018MIWAカタログ

■レバーハンドル形状

18型（YB） 19型（YB） 50型（ST） 51型（SB） 52型（CB） 53型（ST）

55型（ST） 56型（SB） 57型（ST） 59型（ST） 64型（CD） 66型（BS）

68型（YB） 69型（SC） 74型（CR） 346型（CD） 373型（BS）
■機能
使 用 法
装着可能シリンダー 型 式 外 側 略 図 内 側 用 途 例 JLMA規格
施 錠 解 錠
フロントスイッチを下へさげると
外レバーは空転し、扉を閉める
シリンダー
サムターン
U9 と自動施錠となる。さらに、外側 外側からキー、内側
PR（ーJ） LHT＊ー1 からキー、内側からサムターンに からレバーハンドル、 通用口 C114 LHT
てデッドボルトを突出させ、ダブ
LB（ーJ） レバーハンドル ルロックとなる。（取付時に室内 サムターンにて解錠 玄関等
JN （フロントスイッチ レバーハンドル 側の選択ねじを抜いておく必要 する。
があります。選択ねじはフロント
操作時空転） 板を外すとあります。）
外レバーは常時固定のため
シリンダー
サムターン
U9 扉を閉めると常時自動施錠と 外側からキー、内側
PR（ーJ） LHT＊ー1A なる。さらに、外側からキー、 からレバーハンドル、 一方通行扉等 C105
LB（ーJ） 内側からサムターンにてデッ サムターンにて解錠
JN 常時固定 レバーハンドル ドボルトを突出させ、ダブル する。
レバーハンドル ロックとなる。
外側からキー、内側
U9 シリンダー なし 外レバーは常時固定のため、 からレバーハンドル
PR（ーJ） LHT＊ー2A 扉を閉めると常時自動施錠と にて解錠する。ただ 階段室 C145
なる。さらに、外側からキーに
LB（ーJ） てデッドボルトを突出させ、ダ し、ダブルロックの 倉庫等
状態のときは内側か
JN 常時固定 レバーハンドル ブルロックとなる。 ら解錠できない。
レバーハンドル
U9 シリンダー なし 外レバーは常時固定のため、 外側からキー、内側
PR（ーJ） LHTA＊ー2A 扉を閉めると常時自動施錠 からレバーハンドル 階段室 C145
となる。さらに、外側からキー にて解錠する。
LB（ーJ） にてデッドボルトを突出さ （ダブルロックの状 倉庫等
JN 常時固定 レバーハンドル せ、ダブルロックとなる。 態でも解錠できる）
レバーハンドル

フロントスイッチを下へさげ
シリンダー シリンダー ると外レバー、内レバーとも
U9 空転し、扉を閉めると自動施
外側、内側ともキー
PR（ーJ） LHT＊ー4 錠となる。 にて解錠する。 連絡扉等 C134
JN レバーハンドル レバーハンドル さらに、両側からキーにて
（フロントスイッチ （フロントスイッチ デッドボルトを突出させ、ダ
操作時空転） 操作時空転） ブルロックとなる。
● シリーズ名の次にある＊は、レバーハンドル形状18・19・50・51・52・53・55・56・57・59・64・66・68・69・74・346・373型を示します。66型は丸座が標準です。
● PRーJ、LB、LBーJシリンダーの長座仕様はありませんのでご注意ください。
● LBLHT＊ー1、LBLHT＊ー1A型の場合、サムターンでラッチ操作はできませんのでご注意ください。
● LBシリンダーの場合、4型はありませんのでご注意ください。
●ダミーシリンダー付きもあります。セット手配時は型式の最後に『D』を付けてください。型式例：LHT＊ー2AD型（受注生産品）
■材質・仕上・納期一覧 ●：標準納期品 ●：受注生産品 ■仕様
材質・仕上 ステンレス製 黄銅製 強化木 バックセット（mm）76（機能1A、2A型は64・76）
形状 ST SB CB CD BS YB SC CR
スペーシング（mm）95
18 ※
19 ※ 扉厚可能範囲
50 ● ● ● ● ● ● （mm以上〜mm未満） 33〜42・42〜50・50〜58・58〜66
51 ● ● ● ●
52 ● ● ● ● 有効チリ寸法（mm）6以内
53 ● ● ● ●
55 ● ● ● ●
56 ● ● ● ●
57 ● ● ● ●
59 ● ●
64 ● ● ● ●
66 ● ● ● ● ● ●
68 ● ● ● ●
69 ● ● ● ●
74 ● ● ● ●
346 ● ● ● ●
373 ● ● ● ●
色調はP110〜P121参照
※印の仕上の詳細については本文P110をご参照ください。 137
