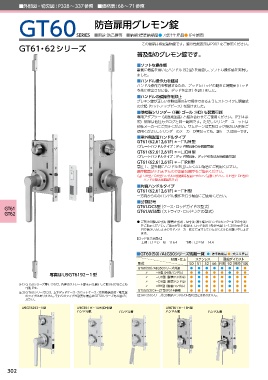

Page 302 - 2018MIWAカタログ

■外形図・切欠図：P328〜337参照 ■価格表：68〜71参照

防音扉用グレモン錠

GT60SERIES ■用途：防音扉等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP902をご参照ください。
GT61・62シリーズ
普及型のグレモン錠です。

■ソフトな操作感
裏側に樹脂を用いたハンドル（92型）を用意し、ソフトな操作感を実現し
ました。
■ハンドル操作力を軽減
ハンドル操作力を軽減するため、デッドとロッドの動きに時間差（ロッド
を先に突出させた後、デッドを出す）を設けました。
■ハンドルの誤操作を抑止
グレモン錠が正しい作動位置のみで操作できるようにストライクに調整式
の突起（セットアップピース）を設けました。
■他社製シリンダー（（株）ゴール：HD）も装着可能
専用アダプター（別途発注品）と組み合わせてご使用ください。（P314参
照）扉厚は他社カタログと同一範囲です。ただしシリンダーユニットは
他社メーカーにご発注ください。サムターンは美和ロック製のDA用をご
使用ください。シリンダーのメーカーが異なっても、錠ケースは同一です。
■室外側脱着ハンドルタイプ
GT61（62,612,61F）＊−□UH型
（プレートハンドルタイプ：デッド突出時のみ脱着可能）
GT61（62,612,61F）＊−□DH型
（プレートハンドルタイプ：デッド突出時、デッド引き込み時脱着可能）
GT61（62,612,61F）＊−□RH型
意匠上、室外側にハンドルを出したくない場合にご利用ください。
扉厚範囲がとれませんので正確な扉厚をご指示ください。
（注） UH型／ DH型ハンドルは別途御手配品ですのでご注意ください。（UH型と DH型の
ハンドル部は共通製品です）
■片面ハンドルタイプ
GT61（62,612,61F）＊−□H型
一方向からのみハンドル操作を行う場合にご使用ください。
■分割記号
GT61.DCS型（ケース・ロッドガイドの型式）
GT61 GT61.WSS型（ストライク・ロッドウケの型式）
GT62
● ご発注の際はD寸法（扉高さ寸法）、M寸法（扉下端からハンドルセンターまでの寸法）
をご指示ください。ご指示がない場合は、ロッド全長（先金具含）L＝1,200mmを2本
付で納入いたしますのでドアメーカー様にて定寸していただくようにお願い申し上げ
ます。
【ロッド長さ計算式】
上部：L1＝D−M−116.4 下部：L2＝M−14.4

■GT60（50）/ALG50シリーズ納期一覧 ●：標準納期品 ●：受注生産品
材質・仕上 ステンレス 亜鉛ダイカスト
型式 50 51 52 66 91（R） 92 99（R）100
GT60（50）/ALG50シリーズ共通 ● ● ● ● ● ● ● ●
〃 ーH型（片面ハンドル） ● ● ● ● ● ● ● ●
写真はU9GT6192ー1型
〃 ーUH型（脱着ハンドル） ● ● ● ● ● ● ● ●
〃 ーDH型（脱着ハンドル） ● ● ● ● ● ● ● ●
注1）GT50シリーズ等に合わせ、丸座のストレート部を戸先側にして取り付けることも 〃 ーRH型（脱着ハンドル） ● ● ● ● ● ● ● ●
可能です。
GT55（52）C＊ーZT型（P314参照） ● ● ● ● ● ● ● ●
注2）GT60シリーズには、上下デッドケース・カセットケース・非常開装置付・電気錠
のタイプはありません。それらのタイプが必要な場合はGT50シリーズをお選びく （注）ALG50シリーズには脱着ハンドルDH型の設定はありません。
ださい。
U9GT6292ー1型 U9GT61※ー1UH（DH）型 U9GT61※ー1RH型
ハンドル脱 ハンドル着 ハンドル脱 ハンドル着
