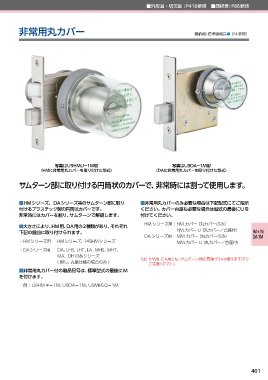

Page 401 - 2018MIWAカタログ

■外形図・切欠図：P416参照 ■価格表：P86参照

非常用丸カバー ■納期：標準納期品●（P4参照）

写真はU9HMUー1M型 写真はU9DAー1M型
（HMに非常用丸カバーを取り付けた型式） （DAに非常用丸カバーを取り付けた型式）

サムターン部に取り付ける円筒状のカバーで、非常時には割って使用します。

■HMシリーズ、DAシリーズ等のサムターン部に取り ■非常用丸カバーのみ必要な場合は下記型式にてご指示
付けるプラスチック製の円筒状カバーです。 ください。カバー台座も必要な場合は型式の最後にUを
非常時にはカバーを割り、サムターンで解錠します。 付けてください。

HM シリーズ用： HM.カバー（丸カバーのみ）
■大きさにより、HM用、DA用の2種類があり、それぞれ
HM.カバー U（丸カバー／台座付）
下記の錠前に取り付けられます。 HM＊-1M
DA シリーズ用： MM.カバー（丸カバーのみ） DA-1M
・HMシリーズ用 HMシリーズ、145HMシリーズ MM.カバー U（丸カバー／台座付）
・DAシリーズ用 DA、LHS、LHT、LA、MHS、MHT、
MA、 DH の各シリーズ
（注） HM用、DA用とも、サムターン側の扉厚が2mm増えますので
( 但し、丸座仕様の場合のみ ) ご注意ください。
■非常用丸カバー付の製品記号は、標準型式の最後にM
を付けます。
例：U9HM＊ー1M、U9DAー1M、U9MHSQー1M

401
