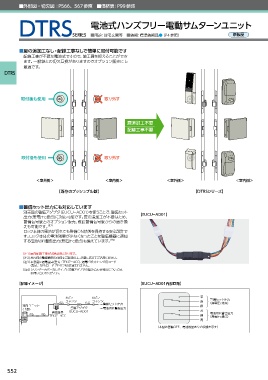

P. 552

■外形図・切欠図:P566、567参照 ■価格表:P99参照



                                         電池式ハンズフリー電動サムターンユニット

          DTRSSERIES ■用途:住宅玄関等 ■納期:標準納期品●(P4参照)                                                         新製品



          ■扉の追加工なし・配線工事なしで簡単に取付可能です
            配線工事が不要な電池式ですので、施工費を抑えることができ
            ます。一般錠との切欠互換がありますのでオプション販売にも
            最適です。
   DTRS





          औ෇ޙ΋࢖༻                               औΓ֎͢





                                                          ൶௥Ճ޻ෆཁ
                                                          ഑ઢ޻ࣄෆཁ





           औ෇ޙ΋࢖༻                              औΓ֎͢





                 <室外側>                          <室内側>                      <室外側>                          <室内側>

                          【既存のプッシュプル錠】                                                 【DTRSシリーズ】


          ■警備セット出力にも対応しています
            別売品の警備アダプタ(EUCUーAD01)を使うことで、警備セット                  【EUCUーAD01】
           出力(無電圧c接点)に対応可能です。扉の追加工が不要なため、
           警備信号錠とのオプション販売、既設警備信号錠からの置き換
           えも可能です。    (注1)
           ロック本体の電池が切れても警備ON状態を保持する安心設計で
           す。ロック本体の電池残量が少なくなったことを警備機器に通知
           する電池切れ警告出力(無電圧c接点)も備えています。             (注2)


           (注1) 扉内配線工事が別途必要となります。
           (注2) お客様の警備機器の仕様をご確認の上、必要に応じてご活用ください。
           (注3) 本製品に通電金具(型式:TEKIZー4CC)、通電ピボットヒンジ用コード
               (型式:DENコード ZE4C2M)は含まれません。
           (注4) シリンダーカバーなしタイプと警備アダプタの組み合わせ利用については、
               お問い合わせください。

         【配線イメージ】                                              【EUCUーAD01内部回路】


                              4ピン         6ピン                                             ஡   ɹܯඋηοτग़ྗ
                              コネクタ        コネクタ                                            ੺
                           4芯          6芯                                                     ʢແిѹD઀఺ʣ
           室内ユニット                              警備セット出力                                    ᒵ
           (上部)                 警備アダプタ         電池切れ警告出力                                   ԫ
                        通電金具    EUCUーAD01
              4芯   4芯                                                                         ɹి஑੾Εܯࠂग़ྗ
                       TEKIZー4CC                                                          ྘   ʢແిѹD઀఺ʣ
                                                                                          ੨
                                                                      ʢຊਤ͸ܯඋ0''ɺి஑࢒ྔ͋Γͷঢ়ଶΛࣔ͢ʣ









    552
