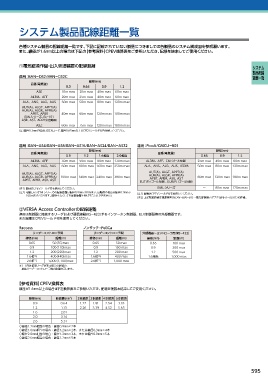

システム製品配線距離一覧

各種システム製品の配線距離一覧です。下記に記載されていない製品につきましては各製品のシステム構成図を参照願います。
また、線径が1.6mm以上の場合は下記の【参考資料】CPEV換算表をご参照いただき、配線を結束してご使用ください。

①電気錠操作盤・出入管理装置の配線距離
システム
製品配線
適用：BANーDS2/BANーDS2C
距離一覧
線径(mm)
品番(電気錠)
0.3 0.65 0.9 1.2
ASE 10m max 20m max 40m max 60m max
AL3M、AFF 20m max 25m max 40m max 60m max
ALA、ANS、ALG、AUS 30m max 50m max 80m max 120m max
AUT(A)、ALGT、APPT(A)
AUR(A)、ALGR、APPR(A)
APBT、APBR 40m max 60m max 120m max 180m max
EMLシリーズ、ELー101
ASR、AST、AD219(自動扉)
ASZ 60m max 75m max 120m max 180m max
（注）線径0.3mmの場合はDENコード、線径0.65mm以上はCPEVシールド付を使用してください。

適用：BANーAS4/BANーAS8/BANーAS16/BANーAS24/BANーAS32 適用：PicoA/CMCUー801
線径(mm) 線径(mm)
品番(電気錠) 品番(電気錠)
0.9 1.2 1.6相当 2.0相当 0.65 0.9 1.2
AL3M、AFF 30m max 50m max 80m max 130m max AL3M、AFF、EM （ゴール社製） 25m max 40m max 60m max
ALA、ANS、ALG、AUS 60m max 100m max 160m max 250m max ALA、ANS、ALG、AUS、IEDM 50m max 80m max 120m max
AUT(A)、ALGT、APPT(A)
AUT(A)、ALGT、APPT(A)
AUR(A)、ALGR、APPR(A) 100m max 140m max 240m max 380m max AUR(A)、ALGR、APPR(A) 60m max 120m max 180m max
APBT、APBR、ASR、AST APBT、APBR、ASR、AST
EUT(P) （ゴール社製）、 EUR(P) （ゴール社製）
(注1) 線種はCPEVシールド付を使用してください。 EML シリーズ ー 80m max 120m max
(注2) 電磁ロック(EMLシリーズ)の配線距離は線径0.9mmで80mまで、自動扉の場合は線径0.9mmで (注1) 線種はCPEVシールド付を使用してください。
100mまでとなります。(線径を太くしても配線距離を伸ばすことはできません)
(注2) 上記配線距離は電源装置（NDWーBWーB1）～電気錠制御アダプタ（BNFAーAD01）の距離。

②VERSA Access Controllerの配線距離
適用は制御器に接続するリーダおよび通信連動(RSー422)するインターホン制御器、ELV制御器等の外部機器です。
また線種はCPEVシールド付を使用してください。

Raccess ノンタッチ・FeliCa
リーダ〜コントローラ間 リーダ〜コントローラ間 外部機器〜コントローラ間（RSー422）
線径(mm) 距離(m) 線径(mm) 距離(m) 線径(mm) 距離(m)
0.65 50（55）max 0.65 50 max 0.65 100 max
0.9 100（110）max 0.9 100 max 0.9 300 max
1.2 200（220）max 1.2 200 max 1.2 500 max
1.6相当 400（440）max 1.6相当 400 max 1.6相当 1,000 max
2.6相当 1,000（1,100）max 2.6相当 1,000 max
※（ ）内は拡張リーダがある場合の終端の、
拡張リーダ～コントローラ間の距離を示します。

【参考資料】CPEV換算表
線径が1.6mm以上の場合は下記換算表をご参照いただき、配線を複数本結束してご使用ください。
線径(mm) 断面積(mm ) 2 2本結束 3本結束 4本結束 5本結束
0.9 0.64 1.27 1.91 2.54 3.18
1.2 1.13 2.26 3.39 4.52 5.65
1.6 2.01
2.0 3.14
2.6 5.31
◇線径1.2mm相当の場合：線径0.9mm×2本
◇線径1.6mm相当の場合：線径1.2mm×2本、または線径0.9mm×4本
◇線径2.0mm相当の場合：線径1.2mm×3本、または線径0.9mm×5本
◇線径2.6mm相当の場合：線径1.2mm×5本
