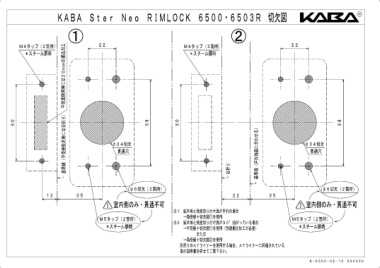

ＫＡＢＡ Ｓｔｅｒ Ｎｅｏ ＲＩＭＬＯＣＫ ６５００・６５０３Ｒ 切欠図
３５
基準線（戸先端面に合わせる）
２２ 別売りのＡＴライナーを使用する場合、ＡＴライナーに同梱されている
谷折り
Ｍ４タップ（２箇所） ＊スチール扉時 ６０ ※１．錠本体と受座取り付け面が平行の場合 →箱受座＋切欠図①を使用 ※２．錠本体と受座取り付け面が９０°曲がっている場合 →平受座＋切欠図①を使用（別途掘込加工が必要） または →箱受座＋切欠図②を使用 取付説明書を併せてご覧下さい。
φ６切欠（２箇所） 室内側のみ・貫通不可
６８
φ３４切欠 貫通穴 Ｍ５タップ（２箇所） ＊スチール扉時
２２
②
３５
基準線（平受座使用時には谷折り） 平受座使用時には２０ｍｍの掘込加工
Ｍ４タップ（２箇所） ＊スチール扉時 ６０ １２
①
