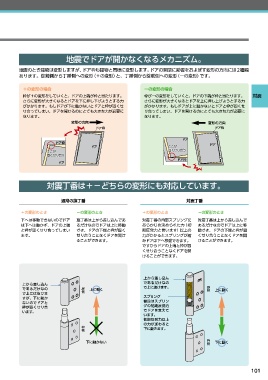

地震でドアが開かなくなるメカニズム。

地震のとき建物は変形しますが、ドア枠も建物と同様に変形します。ドアの開閉に影響をおよぼす変形の方向には2種類
あります。錠前側から丁番側への変形（＋の変形）と、丁番側から錠前側への変形（ーの変形）です。

＋の変形の場合 ーの変形の場合
枠が＋の変形をしていくと、ドアの上端が枠と当たります。 枠がーの変形をしていくと、ドアの下端が枠と当たります。 対震
さらに変形が大きくなるとドアを下に押し下げようとする力 さらに変形が大きくなるとドアを上に押し上げようとする力
がかかります。もしドアが下に動かないとドアと枠が固くせ がかかります。もしドアが上に動かないとドアと枠が固くせ
り合ってしまい、ドアを開けるのにとても大きな力が必要に り合ってしまい、ドアを開けるのにとても大きな力が必要に
なります。 なります。
มܗͷํ޲ มܗͷํ޲
υΞ࿮ υΞ࿮

υΞ
υΞ࿮ υΞ
υΞ ͕͜͜
͕͜͜ ݻͤ͘Γ߹͏
ݻͤ͘Γ߹͏
υΞ࿮
υΞ

対震丁番は＋−どちらの変形にも対応しています。

通常の旗丁番 対震丁番

＋の変形のとき −の変形のとき ＋の変形のとき −の変形のとき
下へは移動できないのでドア 旗丁番は上から差し込んであ 対震丁番の内部スプリングに 対震丁番は上から差し込んで
は下へは動かず、ドアの上端 るだけなのでドアは上に移動 あらかじめ決められた力（初 あるだけなのでドアは上に移
と枠が固くせり合ってしまい でき、ドアの下端と枠が固く 期反発力と言います）以上の 動でき、ドアの下端と枠が固
ます。 せり合うことなくドアを開け 力がかかるとスプリングが縮 くせり合うことなくドアを開
ることができます。 みドアは下へ移動できます。 けることができます。
ですからドアの上端と枠が固
くせり合うことなくドアを開
けることができます。

上から差し込ん
であるだけなの
上から差し込ん ൶ ൶ ൶ ൶
であるだけなの ଆ ্ʹಈ͘ ଆ ্ʹಈ͘ で上に抜けます。 ଆ ্ʹಈ͘ ଆ ্ʹಈ͘
で上には抜けま
すが、下に動か スプリング
普段はスプリン
ないのでドアと
枠が固くせり合 グの初期反発力
でドアを支えて
います。
います。
初期反発力以上
࿮ ࿮ の力が加わると
ଆ ଆ 下に動きます。
࿮ ࿮
ଆ ଆ
Լʹಈ͔ͳ͍ Լʹಈ͔ͳ͍ Լʹಈ͘ Լʹಈ͘

101
