P. 191
■本文：P158参照 ■価格表：P30参照

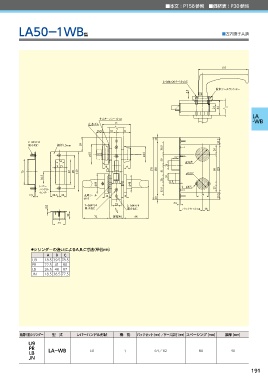

LA50ー1WB型 ■左右勝手共通
137
2－M4×20ナベ小ねじ
防水シールワッシャー
5.5
21 41
LA
サムターンシール t2
止水ゴム C -WB
16.5 39 B
10
2－M4×14 20.5
皿小ねじ 板厚1.5mm 39
36.5 26
φ 55 φ 44 21
24 30 φ38穴
9 15 18 A 25
70 67 90 110 12 170 150 31 φ32穴 80 129
32.5 19 20
レバー φ 55 15 φ 48 11.5 2－φ8穴
ハンドル 33.5 23
センター
2.5 24.5 20 丸座シール 12 8 34 20.5
t3×2 10
4.5
25
2.5 3－M4×14 2－M4×14 バックセット64 18
皿小ねじ
皿小ねじ
22 72 扉厚40 68
34
● シリンダーの違いによるA,B,C寸法（単位mm）
A B C
U9 18.5 39.5 78.5
PR 22.5 41 80
LB 26.5 48 87
JN 18.5 38.5 77.5
装着可能シリンダー 型 式 レバーハンドル形状 機 能 バックセット（mm）／ケース深さ（mm）スペーシング（mm） 扉厚（mm）
U9
PR LAーWB 50 1 64／82 80 40
LB
JN
191
