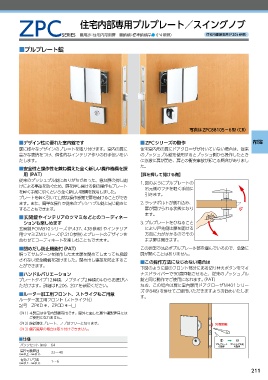

Page 211 - MIWA総合カタログby株式会社MAJI

住宅内部専用プルプレート／スイングノブ

ZPCSERIES ■用途：住宅内部用扉 ■納期：標準納期品●（P4参照） 住宅内部扉専用（P205参照）

■プルプレート錠

写真はZPC88105ー6型（CR）

■デザイン性に優れた室内錠です ■ZPCシリーズの動作 内部錠
扉に様々なデザインのプレートを取り付けます。室内の扉に 住宅室内用の扉にドアクローザが付いていない場合は、従来
豊かな表情をつけ、個性的なインテリア作りのお手伝いをい のプッシュプル錠を使用するとプッシュ側から操作したとき
たします。 に急激に扉が開き、扉との衝突事故が起こる懸念がありまし
た。
■安全性と操作性を兼ね備えた全く新しい操作機構を採
用（PAT） 【扉を押して開ける側】
従来のプッシュプル錠にありがちであった、急な扉の押し開
1. 図のようにプルプレートの
けによる事故を防ぐため、扉を押し開ける側の操作もプレート
吊元側のフチを軽く手前に
を軽く手前に引くという全く新しい機構を採用しました。
引きます。
プレートを軽く引いて自然な操作感覚で扉を開けることができ
ます。また、簡単な操作で従来のプッシュプル錠と同じ動きに 2. ラッチボルトが倒れ込み、
することもできます。 扉が開けられる状態になり
ます。
■玄関錠やインテリアのツマミなどとのコーディネー
ションも楽しめます 3. プルプレートをひねること
玄関錠POM810シリーズ（P.437、438参照）やインテリア により戸先側は扉を開ける
用ツマミZMシリーズ（P.210参照）とプレートのデザインを 方向に力がかかるのでその
合わせてコーディネートを楽しむこともできます。 まま扉は開きます。
■閉めだし防止機能付（PAT） この状態では必ずプルプレート部を掴んでいるので、急激に
誤ってサムターンを操作したまま扉を閉めてしまっても施錠 扉が開くことはありません。
されない安全機構を設けました。閉め出し事故を防止するこ
■この操作方法になじめない場合は
とができます。
下図のように錠のフロント部分にある切り替えボタンをマイ
■ハンドルバリエーション ナスドライバーで90度回転させると、従来のプッシュプル
プレートタイプ12種類、ノブタイプ2種類の中からお選びい 錠と同じ動作でご使用になれます。（PAT）
ただけます。詳細はP.206、207を参照ください。 なお、この場合は扉に室内扉用ドアクローザM401シリー
ズ（P848)を併せてご使用いただきますようお勧めいたしま
■ルーター加工用フロント、ストライクもご用意
す。
ルーター加工用フロント（ストライク付）
記号 ZPKD＊、ZPCD＊ー□
（注1） 本製品は住宅内部扉専用です。屋外に面した扉や鋼製建具には
ご使用になれません。
（注2） 施錠時はプレート、ノブはフリーとなります。 ౓ճస
（注3） 偏芯扉厚の場合は取り付けできません。

■仕様
バックセット（mm） 64 ϓϧϓϨʔτ ϓογϡϓϧৣ
ͷಈ࡞ ͷಈ࡞
扉厚可能範囲 33〜40
（mm以上〜mm以下）
有効チリ寸法 1〜6
（mm以上〜mm以下）
211
