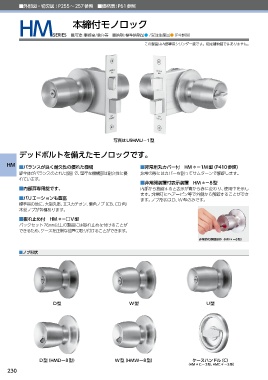

Page 230 - MIWA総合カタログby株式会社MAJI

■外形図・切欠図：P255〜257参照 ■価格表：P61参照

本締付モノロック

HMSERIES ■用途：事務室／倉庫等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は内部専用シリンダー錠です。指定建物錠ではありません。

写真はU9HMUー1型

デッドボルトを備えたモノロックです。

HM
■バランスが良く耐久性の優れた機構 ■非常用丸カバー付 HM＊ー1M型（P410参照）
錠全体がバランスのとれた設計で、堅牢な機構部は耐久性に優 非常の際にはカバーを割ってサムターンで解錠します。
れています。
■非常開装置付表示装置 HM＊ー8型
■内部扉専用錠です。 内部から施錠すると表示が青から赤に変わり、使用中を示し
ます。非常時にヘアーピン等で外側から解錠することができ
■バリエーションも豊富 ます。ノブ形状はD、W型のみです。
標準品の他に、大型丸座、エスカチオン、着色ノブ（CB、CD色）
木製ノブが各種あります。
■振れ止め付 HM＊ー□V型
バックセット76mm以上の製品には振れ止めを付けることが
できるため、ケースを正常な位置に取り付けることができます。
非常時の解錠操作（HM＊ー8型）

■ノブ形状

D 型 W 型 U 型

D型（HMDー8型） W型（HMWー8型） ケースハンドル（C）
（HM＊Cー2型、HMC＊ー3型）
230
