■外形図・切欠図：P399、400参照 ■価格表：P88参照

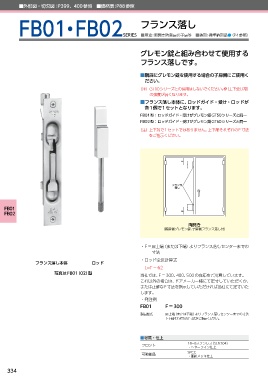

フランス落し

FB01・FB02SERIES ■用途：両開き防音扉の子扉等 ■納期：標準納期品●（P4参照）

グレモン錠と組み合わせて使用する
フランス落しです。

■ 親扉にグレモン錠を使用する場合の子扉側にご使用く
ださい。
（注）GT10シリーズとの併用はしないでください。枠（上下受け部）
の強度が弱くなります。
■ フランス落し本体に、ロッドガイド・受け・ロッドが
各1個で1セットとなります。

FB01型：ロッドガイド・受けがグレモン錠GT50シリーズと同一
FB02型：ロッドガイド・受けがグレモン錠GT60シリーズと同一

（注）上下対で1セットではありません。上下部それぞれのF寸法
をご指示ください。

'

ϑϥϯε
མ͠

FB01
'
FB02

྆։͖
ʢ਌൶ଆάϨϞϯৣɺࢠ൶ଆϑϥϯεམ͠෇ʣ

・F＝扉上端（または下端）よりフランス落しセンターまでの
寸法

・ロッド全長計算式
フランス落し本体 ロッド
L=F−62
写真はFB01（02）型
当社では、F＝300、400、500の在庫をご用意しています。
これ以外の場合は、ドアメーカー様にて定寸していただくか、
または正確なF寸法を指示していただければ当社にて定寸いた
します。
・発注例
FB01 F＝300

製品型式 扉上端（または下端）よりフランス落しセンターまでの寸法
上下部それぞれのF寸法をご指示ください。

˙ࡐ࣭ɾ࢓্
ʔ εςϯϨεʢ464 ʣ
ϑϩϯτ
ɾϔϠʔϥΠϯ࢓্
41$$
Մಈ෦඼
ɾѥԖϝοΩ࢓্
334
