■本文：P328、329参照 ■価格表：P88参照

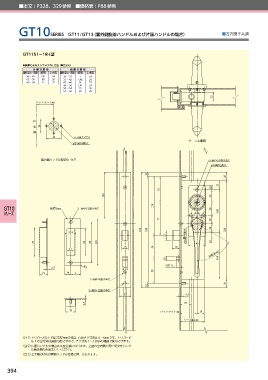

GT10SERIES GT11/GT13（室外側脱着ハンドルおよび片面ハンドルの場合） ■ 左右勝手共通

GT1151ー1RH型

●扉厚によるストライクのL寸法（単位mm）
片開き扉用 両開き扉用
扉厚（以上〜未満） 記号 L寸法 扉厚（以上〜未満） 記号 L寸法
36〜42 DP 24 36〜37 L 18
42〜50 ER 28 37〜42 CM 20
50〜58 FT 32 42〜46 N 22
46〜50 DP 24
50〜54 Q 26
54〜58 ER 28
22
όοΫηοτ40

ށ
ɹ
ઌ 34
ɹ
ଆ
34 4ʵM4λοϓ݀
ケース上面図
П24൶಺ଆ݀

扉内側ハンドル部切欠 （注2） 4ʵM4ʷ10ࡼখͶ͡
П34൶؏௨݀

10
20
21
10
61
109 30
138
GT10 ൘ް2mm 2ʵM4ʷ12ࡼখͶ͡ 30 100
シリーズ
28
77 20
270 250 20 230
9 8
22 П 28൶֎ଆ݀
70 64 95 110 40 10
15 54 18
17
ճస֯60˃
10 109
9(஫1)
2.5 R3
П12
19 14 L 58
3ʵM4ʷ6ࡼখͶ͡
20
10
2ʵM4ʷ12ࡼখͶ͡
27 4.5

2.5 27
23
όοΫηοτ40 18
έʔεਂ͞58

（注1） トリガーボルトの出寸法9mmの場合、有効チリ寸法は4〜6mmです。トリガーボ
ルトの出寸法は調節可能ですので、チリ寸法1〜12mmの範囲で使用できます。
（注2） 片面ハンドルの場合は丸座仕様になります。上図の室内側と同一切欠をハンド
ル装着側のみ加工してください。
（注3） 上下部の切欠は両面ハンドル仕様と同一になります。
