Page 410 - MIWA総合カタログby株式会社MAJI
P. 410
■外形図・切欠図:P423参照 ■価格表:P90参照
非常用丸カバー ■納期:標準納期品●(P4参照)

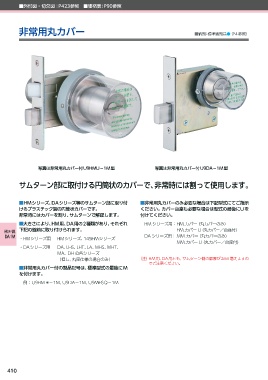

写真は非常用丸カバー付U9HMUー1M型 写真は非常用丸カバー付U9DAー1M型
サムターン部に取付ける円筒状のカバーで、非常時には割って使用します。
■HMシリーズ、DAシリーズ等のサムターン部に取り付 ■非常用丸カバーのみ必要な場合は下記型式にてご指示
けるプラスチック製の円筒状カバーです。 ください。カバー台座も必要な場合は型式の最後にUを
非常時にはカバーを割り、サムターンで解錠します。 付けてください。
■大きさにより、HM用、DA用の2種類があり、それぞれ HM シリーズ用: HM.カバー(丸カバーのみ)
HM*-1M 下記の錠前に取り付けられます。 HM.カバー U(丸カバー/台座付)
DA-1M DA シリーズ用: MM.カバー(丸カバーのみ)
・HMシリーズ用 HMシリーズ、145HMシリーズ
MM.カバー U(丸カバー/台座付)
・DAシリーズ用 DA、LHS、LHT、LA、MHS、MHT、
MA、 DH の各シリーズ
(但し、丸座仕様の場合のみ) (注) HM用、DA用とも、サムターン側の扉厚が2mm増えますの
でご注意ください。
■非常用丸カバー付の製品記号は、標準型式の最後にM
を付けます。
例:U9HM*ー1M、U9DAー1M、U9MHSQー1M
410
