■外形図・切欠図：P454参照 ■価格表：P93参照

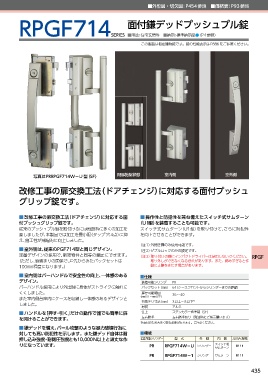

面付鎌デッドプッシュプル錠

RPGF714SERIES ■用途：住宅玄関等 ■納期：標準納期品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP886をご参照ください。

写真はPRRPGF714WーU 型（SF） 閉扉施錠状態 室内側 室外側

改修工事の扉交換工法（ドアチェンジ）に対応する面付プッシュ

グリップ錠です。

■ 改修工事の扉交換工法（ドアチェンジ）に対応する面 ■ 操作性と防犯性を兼ね備えたスイッチ式サムターン
付プッシュグリップ錠です。 （U1型）を装着することも可能です。
従来のプッシュプル錠を取付けるには既設枠に多くの加工を スイッチ式サムターン（U1型）を取り付けて、さらに防犯性
要しましたが、本製品では加工を最小限（タップ 穴4点）に抑 を向上させることができます。
え、施工性が飛躍的に向上しました。
（注1） 外開き扉のみ使用可能です。
■ 室外側は、従来のPGF714型と同じデザイン。 （注2） ダブルロックのみの設定です。
定番デザインの採用で、新築物件と同等の意匠にできます。 （注3） 取り付けの際にインパクトドライバーは使用しないでください。 RPGF
（ただし、錠納まりの関係で、戸先からみたバックセットは 取り外しができなくなる恐れがあります。また、締めすぎると作
100mm程度になります。） 動に支障をきたす場合があります。

■ 室内側はバーハンドルで安全性の向上、一体感のある ■仕様
デザイン。 装着可能シリンダー PR
バーハンドル採用により外出時に身体がストライクに触れに バックセット（mm） 64（ケースフロントからシリンダーまでの距離）
くくしました。 扉厚可能範囲 36〜40
（mm以上〜mm以下）
また室内側台座内にケースを収納し一体感のあるデザインと
有効チリ寸法（mm） 3以上〜8以下 ※
しました。
材質 アルミ
■ ハンドルを「押す・引く」だけの動作で誰でも簡単に扉 仕上 ステンカラー色塗装（SF）
左右勝手 左右勝手あり（発注時にご指示願います）
を開けることができます。
※面付のため大きく取る必要があります。ご注意ください。
■ 鎌デッドを備え、バール攻撃のような暴力破壊行為に
対しても高い防犯性を示します。また鎌デッド自体は耐 ■機能
押し込み強度・耐側圧強度とも10,000N以上と頑丈な作 装着可能シリンダー 型 式 外 側 内 側 JLMA規格
りになっています。 PR RPGF714WーU シリンダー スイッチ式 R111
サムターン
PR RPGF714Wー1 シリンダー サムターン R111

435
