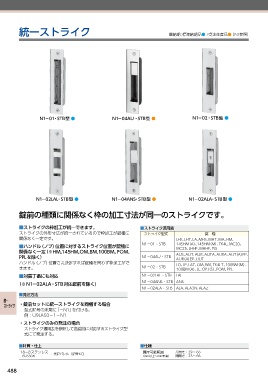

Page 488 - MIWA総合カタログby株式会社MAJI
P. 488
統一ストライク ■納期:標準納期品● /受注生産品●(P4参照)
N1ー01・STB型 ● N1ー04AU・STB型 ● N1ー02・STB型 ●
N1ー02LAL・STB型 ● N1ー04ANS・STB型 ● N1ー02ALA・STB型 ●
錠前の種類に関係なく枠の加工寸法が同一のストライクです。
■ストライクの枠加工が統一できます。 ■ストライク適用表
ストライクの外形寸法が統一されているので枠加工が錠種に ストライク型式 錠 種
関係なく一定です。 LHS、LHT、LA、MHS、MHT、MA、HM、
N1ー01・STB 145HM(A)、145HM(M)、TK4L、MC20、
■ハンドル(ノブ)位置に対するストライク位置が錠種に
MC25、LHHF、MHHF、PG
関係なく一定(※HM,145HM,OM,BM,100BM, POM,
AUS、AUT、AUR、AUTA、AURA、AUT(A)EP、
PPLを除く) N1ー04AU・STB AUR(A)EP、UUT
ハンドル(ノブ)位置さえ決定すれば錠種を問わず枠加工がで LO、LP、LAT、OM、BM、TK4LT、100BM(M)、
きます。 N1ー02・STB 100BM(A)、LL、OPJ(S)、POM、PPL
■対震丁番にも対応 N1ー02LAL・STB LAL
N1ー04ANS・STB ANS
(※N1ー02ALA・STB対応錠前を除く)
N1ー02ALA・STB ALA、ALA3N、ALAZ
■発注方法
統一
ストライク ・錠前セットに統一ストライクを同梱する場合
型式記号の末尾に「ーN1」を付ける。
例:U9LA50ー1ーN1
・ストライクのみの発注の場合
ストライク適用表を参照して各錠前に対応するストライク型
式にて発注する。
■材質・仕上 ■仕様
18ー8ステンレス :光沢バレル(記号KC) 扉厚可能範囲 片開き:29〜66
(SUS304) (mm以上〜mm未満) 両開き:33〜66
488
