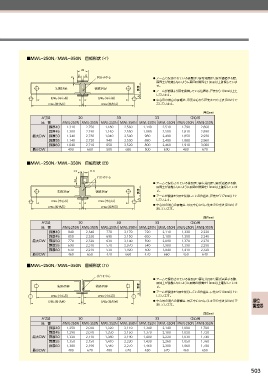

P. 503
■MWLー250N/MWLー350N 目板形状(イ)
28
11 11
5 召合せ中心 ● アームで保持されている後閉まり扉を先閉まり扉が通過する際、
扉同士が接触しないように扉間の隙間を10mm以上確保していま
す。
先閉まり扉 後閉まり扉 扉厚 ● アームが後閉まり扉を保持している位置は、戸先から10mm以上と
しています。
DWc(中心吊) DWc(中心吊) A
● 中心吊の場合の扉幅は、吊元中心から戸先までの寸法(DWc)で
DWo(持出吊) 6 DWo(持出吊) 示しています。
(単位mm)
A寸法 20 30 33 中心吊
品 番 MWL-250N MWL-350N MWL-250N MWL-350N MWL-250N MWL-350N MWL-250N MWL-350N
扉厚40 1,310 2,750 1,180 2,560 1,140 2,510 1,790 2,860
扉厚45 1,300 2,740 1,140 2,550 1,080 2,500 1,810 2,890
最大DW 扉厚50 1,240 2,730 1,040 2,540 980 2,490 1,850 2,930
扉厚55 1,140 2,720 940 2,530 880 2,480 1,880 2,960
扉厚60 1,040 2,710 850 2,520 800 2,460 1,910 3,000
最小DW 490 680 500 680 500 690 480 670
■MWLー250N/MWLー350N 目板形状(ロ)
3.2 11.8
召合せ中心
24
7 ● アームで保持されている後閉まり扉を先閉まり扉が通過する際、
扉同士が接触しないように扉間の隙間を10mm以上確保していま
先閉まり扉 後閉まり扉 扉厚 す。
● アームが後閉まり扉を保持している位置は、戸先から17mm以上と
DWc(中心吊) DWc(中心吊) A しています。
DWo(持出吊) 6 DWo(持出吊) ● 中心吊の場合の扉幅は、吊元中心から戸先までの寸法(DWc)で
示しています。
(単位mm)
A寸法 20 30 33 中心吊
品 番 MWL-250N MWL-350N MWL-250N MWL-350N MWL-250N MWL-350N MWL-250N MWL-350N
扉厚40 940 2,340 770 2,170 720 2,110 1,330 2,220
扉厚45 850 2,330 690 2,150 650 2,100 1,350 2,240
最大DW 扉厚50 770 2,320 630 2,140 590 2,090 1,370 2,270
扉厚55 690 2,310 570 2,070 540 1,980 1,390 2,290
扉厚60 630 2,210 530 1,920 500 1,840 1,410 2,320
最小DW 460 650 470 660 470 660 450 640
■MWLー250N/MWLー350N 目板形状(ハ)
召合せ中心
● アームで保持されている後閉まり扉を先閉まり扉が通過する際、
扉同士が接触しないように扉間の隙間を10mm以上確保していま
先閉まり扉 後閉まり扉 扉厚 す。
● アームが後閉まり扉を保持している位置は、戸先から10mm以上と
DWc(中心吊) DWc(中心吊) A しています。
DWo(持出吊) 6 DWo(持出吊) ● 中心吊の場合の扉幅は、吊元中心から戸先までの寸法(DWc)で 順位
示しています。
調整器
(単位mm)
A寸法 20 30 33 中心吊
品 番 MWL-250N MWL-350N MWL-250N MWL-350N MWL-250N MWL-350N MWL-250N MWL-350N
扉厚40 1,250 2,030 1,320 2,110 1,340 2,140 1,000 1,700
扉厚45 1,290 2,070 1,350 2,150 1,370 2,180 1,020 1,720
最大DW 扉厚50 1,320 2,110 1,380 2,190 1,400 2,220 1,030 1,740
扉厚55 1,350 2,150 1,410 2,230 1,430 2,260 1,050 1,760
扉厚60 1,380 2,190 1,440 2,270 1,460 2,300 1,060 1,780
最小DW 480 670 480 670 480 670 460 650
503
