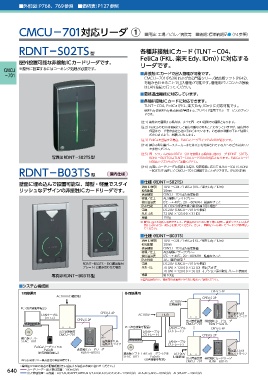

P. 640

■外形図：P768、769参照 ■価格表：P127参照

CMCUー701対応リーダ ① ■用途：工場／ビル／病院等 ■納期：標準納期品●（P4参照）

RDNTーS02TS 型各種非接触ICカード（TLNTーC04、
FeliCa（FKL、楽天 Edy、IDm））に対応する
屋外設置可能な非接触ICカードリーダです。リーダです。
CMCU ※屋外に設置するにはコーキング処理が必要です。
ー701 ■非接触ICカードで出入管理が可能です。
CMCUー701（P639）および安心門番シリーズ統合版ソフト（P642）、
を組み合わせることで出入管理が可能です。管理用パソコンとの接続
はLAN接続で行ってください。
■最終退出機能に対応しています。
■各種非接触ICカードに対応できます。
TLNTーC04、FeliCa（FKL、楽天Edy、IDm）に対応可能です。
楽天Edyは楽天Edy株式会社が管理する、プリペイド型電子マネーサービスのブラン
ドです。

（注1）複数台で運用する場合は、すべて同一のID種別での運用となります。
（注2）FeliCaのIDmは原則として固有の番号であることになっていますが、固有性の
保証はカード製作会社各社に委ねられています。お客様の判断の下にご使用く
ださいますよう、お願いいたします。
（注3）FeliCaを登録する場合、FeliCaリーダライタPaSoRiが必要です。
（注4）植込み型心臓ペースメーカーまたはICDを装着されている方へのご注意はP77
を参照ください。
（注5）同一システムの中にRDFVーS01を使用する場合は、他のリーダ（RDNTーS02TS、
写真はRDNTーS02TS型 RDNTーB03TS）はTLNTーC04カードのみの対応となります。FeliCaカード
は対応できませんのでご注意ください。
（注6）両面にカードリーダを接続する場合、設置環境に応じてRDNTーS02TS、RDNT
ーB03TSを混在してCMCUー701に接続することができます。（P639 参照）
RDNTーB03TS 型屋内仕様
■仕様（RDNTーS02TS）
壁面に埋め込んで設置可能な、薄型・軽量でスタイ
適用ID種別 TLNTーC04／FeliCa（FKL／楽天Edy／IDm）
リッシュなデザインの非接触ICカードリーダです。検知距離 20mm
接続機器 CMCUー701出入管理装置
材質／仕上 AES樹脂／ライトグレー
使用温湿度 0℃〜＋40℃、20〜80％RH 結露なきこと
防水性能 JIS C0920保護等級2級（防滴Ⅱ形）相当 ※
電源 DC24V（CMCUー701から供給）
外形寸法 72（W）×125（H）×31（D）
重量 150g
※ 屋外に面する場所に設置できます。直接雨のかからない軒下等に設置し、裏ボックスには水が
溜まらないように水抜きを設けてください。さらに、周囲をシール材にてコーキング処理をし
てください。
■仕様（RDNTーB03TS）
適用ID種別 TLNTーC04／FeliCa（FKL／楽天 Edy／IDm）
検知距離 20mm
接続機器 CMCUー701出入管理装置
材質／仕上 ABS樹脂／ダークグレー
使用温湿度 0℃〜＋40℃、20〜80％RH 結露なきこと
防水性能なし（屋内仕様） ※
RDNTーB03TS・BX（露出取付電源 DC24V（CMCUー701から供給）
プレート）と組み合わせた場合外形寸法 70（W）×120（H）×22（D）突起含まず
70（W）×120（H）×30（D）オプション露出取付プレート使用時
写真はRDNTーB03TS型重量約100g
※屋内仕様なので、雨水等の水滴がかからない場所でご使用ください。
˙γεςϜߏ੒ਤ
$1&7 4 1
ճઢӡ༻ ଟճઢӡ༻
"$ 7ʢ%छ઀஍ʣ
$1&7 4 1
"$ 7ɹ
ʢ%छ઀஍ʣ
1$ʢ͓٬༷ޚख഑඼ʣ
$1&7 4 1 ిؾৣ·ͨ͸
-"/έʔϒϧ "$ 7 )6# ిؾετϥΠΫ
ʢΫϩεʣ
$1&7 4 1 ग़ೖ؅ཧ૷ஔ ඇ઀৮*$ΧʔυϦʔμ
$.$6ʔ 3%/5ʔ4 54
1$ʢ͓٬༷ޚख഑඼ʣ ɹ-"/έʔϒϧ $1&7 4 1
ग़ೖ؅ཧ૷ஔ ܯռ -"/έʔϒϧ ʢετϨʔτʣ
$.$6ʔ ʢετϨʔτʣ $1&7 4 1
౷߹൛ιϑτ
IC CARD
4'"$ʔ6 ిؾৣ·ͨ͸ ɹ-"/έʔϒϧ
ిؾετϥΠΫ ʢετϨʔτʣ ܯռ
'FMJ$BϦʔμϥΠλ˞
1B4P3J ඇ઀৮*$ΧʔυϦʔμ IC CARD ిؾৣ·ͨ͸
ʢ͓٬༷ޚख഑඼ʣ 3%/5ʔ# 54 ౷߹൛ιϑτ 'FMJ$BϦʔμϥΠλ˞ "$ 7ɹ ిؾετϥΠΫ
4'"$ʔ6 1B4P3J ʢ%छ઀஍ʣ ग़ೖ؅ཧ૷ஔ ඇ઀৮*$ΧʔυϦʔμ
˞1B4P3J͸ιχʔגࣜձࣾͷొ࿥঎ඪͰ͢ɻ ʢ͓٬༷ޚख഑඼ʣ
$.$6ʔ 3%/5ʔ# 54
ɾಋମܘ NNͷ৔߹ͷ഑ઢڑ཭ʢߋʹԆ௕͢Δ৔߹͸͓໰͍߹Θ͍ͤͩ͘͞ɻʣ
640 ɹɹɹΧʔυϦʔμʙग़ೖ؅ཧ૷ஔɿ NҎ಺
ɹɹɹग़ೖ؅ཧ૷ஔʙిؾৣɿ"65 "63 "115 "113 "-(5 "-(3 "64 "45 "43ʹ NҎ಺ɹ"-" "-( "/4ʹ NҎ಺ɹ"- . "''ʹ NҎ಺
