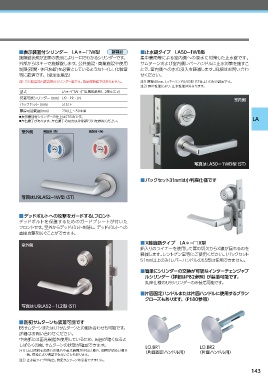

Page 143 - 2018MIWAカタログ
P. 143
■表示装置付シリンダー LA＊ー□W型 新製品 ■止水錠タイプ LA50ー1WB型
施解錠状態が正面の表示により一目でわかるシリンダーです。 集中豪雨等による室内側への浸水に対策した止水錠です。
外部からはキーで施解錠します。公共施設・商業施設や使用 サムターンおよび室内側レバーハンドルに止水対策を施すこ
制限(夜間・休日施錠)を必要としているようなトイレ、化粧室 とで、室内側への水の浸入を軽減します。詳細はお問い合わ
等に最適です。（受注生産品） せください。
注）この製品は内部専用のシリンダー錠です。指定建物錠ではありません。 注1）扉厚40mm、レバーハンドル50型（ST仕上）のみの設定です。
注2）扉の性能により、止水性能は異なります。
型式 LA＊ー□W（□は機能番号1、2型を示す）
装着可能シリンダー（mm） U9・PR・JN
室内側
バックセット（mm） 51以上
扉厚可能範囲（mm） 29以上〜50未満
●表示機能付シリンダーの仕上はSTのみです。
●左右勝手があります。左右勝手の見方は非常錠P391を参照ください。 LA
室外側 解錠時（青） 施錠時（赤）
写真はLA50ー1WB型（ST）
■バックセット31mmは小判座仕様です
写真はU9LA52ー1W型（ST）
■デッドボルトへの攻撃をガードするLフロント
デッドボルトを保護するためのガードプレートが付いた
フロントです。室外からデッドボルトを隠し、デッドボルトへの
直接攻撃を防ぐことができます。
■X線遮断タイプ LA＊ー□X型
室外側
鉛入りのライナーを使用して扉の切欠からX線が漏れるのを
軽減します。レントゲン室等にご使用ください。（バックセット
51mm以上のみ）レバーハンドルの65型は使用できません。
■ 簡単にシリンダーの交換が可能なインターチェンジャブ
ルシリンダー（詳細はP82参照）が装着可能です。
丸座仕様のU9シリンダーのみ装着可能です。
■ 片面固定ハンドルまたは片面ハンドルに使用するブラン
クローズもあります。（P180参照）
写真はU9LA52ー1L2型（ST）
■防犯サムターンも装着可能です
B5サムターンまたはU1サムターンとの組み合わせも可能です。
詳細はお問い合わせください。
中央部には蓄光樹脂を使用しているため、周囲が暗くなると
しばらくの間、サムターンの状態が確認できます。
LO.BR1 LO.BR2
注1）LED照明をお使いの場合や蓄光時間が少ない場合、周囲が明るい場合 （片面固定ハンドル用） （片面ハンドル用）
等、環境により視認できないこともあります。
注2）止水錠タイプの場合、防犯サムターンは装着できません。
143
