■外形図・切欠図：P176 〜 178、182参照 ■価格表：P26〜36参照

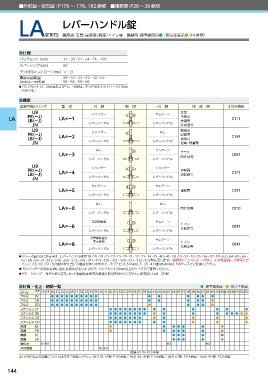

レバーハンドル錠

LASERIES ■用途：玄関／事務室／病室／トイレ等 ■納期：標準納期品● /受注生産品●（P4参照）

■仕様
バックセット（mm） 31・38・51・64・76・100
スペーシング（mm） 80
デッドボルトストローク（mm） 17・21
扉厚可能範囲 29〜33・33〜42・42〜50
（mm以上〜mm未満） 50〜58・58〜66
● バックセット31、38mmおよびー6、ー8型は、デッドボルトストローク17mm
のみです。
■機能
装着可能シリンダー 型 式 外 側 略 図 内 側 用 途 例 JLMA規格
U9 シリンダー サムターン 玄関
PR（ーJ） 事務室
LA LB（ーJ） LA＊ー1 会議室 C111
JN レバーハンドル レバーハンドル 診察室等
U9 シリンダー なし 機械室
PR（ーJ） LA＊ー2 設備室 C191
LB（ーJ） レバーハンドル レバーハンドル 点検口
JN 倉庫、物置等
なし サムターン
LA＊ー3 テラス C081
間仕切等
レバーハンドル レバーハンドル
U9 シリンダー シリンダー
PR（ーJ） LA＊ー4 連絡扉 C171
LB（ーJ） レバーハンドル レバーハンドル 通路扉等
JN
サムターン サムターン
LA＊ー5 連絡扉 C221
レバーハンドル レバーハンドル
なし なし
LA＊ー0 間仕切等 C010
レバーハンドル レバーハンドル
非常開装置 サムターン
LA＊ー6 トイレ C091
レバーハンドル レバーハンドル 化粧室等
非常開装置付 サムターン
表示装置 トイレ
LA＊ー8 C091
化粧室等
レバーハンドル レバーハンドル
●シリーズ名の次にある＊は、レバーハンドル形状18・19・20・21・22・23・29・31・32・33・34・35・40・41・50・51・52・53・55・56・57・59・63・64・65・66・
67・68・69・74・342・346・356・373・391・411・414・420・421・430・431・432・472型を示します。 （樹脂製ハンドル40・41型は、木製軽量扉にご使用くだ
さい。） 63・65・67・391型は枠に当たる場合がありますので、バックセット51mm以上、29・411型は64mm以上のケースでご使用ください。
●LBシリンダーの場合は枠に当たる場合がありますので、バックセット38mm以上のケースでご使用ください。
●ダミーシリンダー付きもあります。セット手配時は型式の最後に『D』を付けてください。型式例：LA＊ー2D型

■材質・仕上・納期一覧 ●：標準納期品 ●：受注生産品
形状 18 19 20 21 22 23 29 31 32 33 34 35 40 41 50 51 52 53 55 56 57 59 63 64 65 66 67 68 69 74 342 346 356 373 391 411 414 420 421 430 431 432 472
材質・仕上
アルミ SV ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
アルミ CB ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
アルミ GD ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
ステンレス ST ● ● ● ● ● ● ● ● ● ● ● ● ● ●
ステンレス SB ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
ステンレス CB ● ● ● ● ● ● ● ● ● ● ● ●
ステンレス CD ● ● ● ● ● ● ● ● ● ● ● ●
黄銅 BS ● ● ● ● ● ● ●
黄銅 YB ● ● ● ● ● ● ●
黄銅 SC ● ● ● ● ●
黄銅 CR ● ● ● ● ●
強化木 ※1 ※1 ※3 ※4
ABS樹脂 ※2 ※2
色調はP110〜P124参照
注）※印の仕上の詳細については本文をご参照ください。（※1）18、19型：P110参照／（※2）40、41型：P114参照／（※3）67型：P118参照／（※4）391型：P121参照

144
