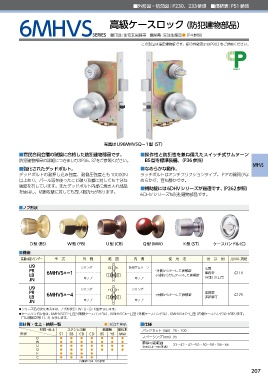

Page 207 - 2018MIWAカタログ

■外形図・切欠図：P230、233参照 ■価格表：P51参照

高級ケースロック（防犯建物部品）

6MHVSSERIES ■用途：住宅玄関扉等 ■納期：受注生産品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP902をご参照ください。

写真はU96MHVSQー1型（ST）
■官民合同会議の試験に合格した防犯建物部品です。 ■操作性と防犯性を兼ね備えたスイッチ式サムターン
防犯建物部品の詳細につきましてはP36、37をご参照ください。 B5型を標準装備。（P36参照）
6MHVS
■強化されたデッドボルト。 ■なめらかな動作。
デッドボルトの耐押し込み強度、耐側圧強度とも10000N ラッチボルトはアンチフリクションタイプ。ドアの開閉がな
以上あり、バール等を使ったこじ破り攻撃に対しても十分な めらかで、音も静かです。
強度を有しています。またデッドボルト内部に焼き入れ部品 ■補助錠には6DHVシリーズが最適です。（P262参照）
を使用し、切断攻撃に対しても高い抵抗力があります。
6DHVシリーズも防犯建物部品です。

■ノブ形状

D型（BS） W型（YB） U型（CB） Q型（MW） K型（ST） ケースハンドル（C）
■機能
装着可能シリンダー 型 式 外 側 略 図 内 側 使 用 法 用 途 例 JLMA 規格
U9 シリンダー 防犯サムターン 玄関
PR 6MHVS＊ー1 ・外側からキーにて施解錠 事務室 C111
LB ・内側からサムターンにて施解錠 外部出入口等
JN 空ノブ 空ノブ
U9 シリンダー シリンダー
PR 6MHVS＊ー4 ・両側からキーにて施解錠 連絡扉 C171
LB 通路扉等
JN 空ノブ 空ノブ
● シリーズ名の次にある＊は、ノブ形状D・W・U・Q・K型を示します。
●ケースハンドル付は、6MHVSCCー□型（両側ケースハンドル）、6MHVSC＊ー□型（外側ケースハンドル）、6MHVS＊Cー□型（内側ケースハンドル）があります。
□は機能記号（1、4）を示します。
■材質・仕上・納期一覧 ●：受注生産品 ■仕様
材質・仕上 ステンレス製 黄銅製 強化木 バックセット（mm）76・100
形状 ST SB CB CD BS YB MW
D ● ● ● ● ● ● ● スペーシング（mm）95
W ● ● ● ● ● ● ● 扉厚可能範囲
U ● ● ● ● ● ● ● （mm以上〜mm未満） 33〜42・42〜50・50〜58・58〜66
Q ● ● ● ● ● ● ●
K ● ● ● ●
C ● ● ● ●
色調はP204、205参照
207
