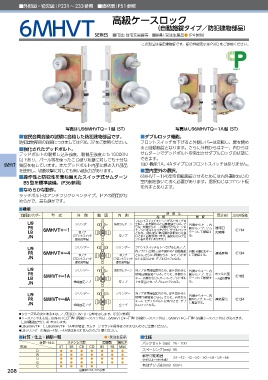

■外形図・切欠図：P231〜233参照 ■価格表：P51参照

高級ケースロック
（自動施錠タイプ／防犯建物部品）
6MHVTSERIES ■用途：住宅玄関扉等 ■納期：受注生産品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP902をご参照ください。

写真はU96MHVTQー1型（ST） 写真はU96MHVTQー1A型（ST）
■官民合同会議の試験に合格した防犯建物部品です。 ■ダブルロック機能。
防犯建物部品の詳細につきましてはP36、37をご参照ください。 フロントスイッチを下げると外側レバーは空転し、扉を閉め
■強化されたデッドボルト。 ると自動施錠となります。さらに外側からはキー、内からは
デッドボルトの耐押し込み強度、耐側圧強度とも10000N サムターンでデッドボルトを突出させダブルロックの状態に
以上あり、バール等を使ったこじ破り攻撃に対しても十分な できます。
6MHVT 強度を有しています。またデッドボルト内部に焼き入れ部品 （注）機能1A、4Aタイプにはフロントスイッチはありません。
を使用し、切断攻撃に対しても高い抵抗力があります。 ■室内室外の選択。
■ 操作性と防犯性を兼ね備えたスイッチ式サムターン 6MHVT ー1(4)型を自動施錠させるためには内外選択ねじの
B5型を標準装備。(P36参照) 室内側を抜いておく必要があります。選択ねじはフロント板
を外すとあります。
■なめらかな動作。
ラッチボルトはアンチフリクションタイプ。ドアの開閉がな
めらかで、音も静かです。
■機能
使 用 法
装着可能シリンダー 型 式 外 側 略 図 内 側 用途例 JLMA規格
施 錠 解 錠
フロントスイッチを下へさげると外ノブは
U9 シリンダー 防犯サムターン 空転し、扉を閉めると自動施錠となる。さ 外側からキー、内
PR 6MHVT＊ー1 らに、外側からキー、内側からサムターンに 側からノブ、サム 通用口 C114
てデッドボルトを突出させ、ダブルロック
LB 空ノブ となる。（取付時に室内側の選択ねじを抜 ターンにて解錠す 玄関等
JN （フロントスイッチ 空ノブ いておく必要があります。選択ねじはフロ る。
操作時空転） ント板を外すとあります。）
U9 シリンダー シリンダー フロントスイッチを下へさげると外ノブ、
内ノブとも空転し、扉を閉めると自動施錠 外側、内側ともキー
PR 6MHVT＊ー4 空ノブ 空ノブ となる。さらに、両側からキーにてデッドボ にて解錠する。 連絡扉等 C134
JN （フロントスイッチ （フロントスイッチ ルトを突出させ、ダブルロックとなる。
操作時空転） 操作時空転）
U9 シリンダー 防犯サムターン 外ノブは常時固定のため、扉を閉めると 外側からキー、内
PR 6MHVT＊ー1A 常時自動施錠となる。さらに、外側から 側からノブ、サム ホテル客室 C105
LB キー、内側からサムターンにてデッドボル ターンにて解錠す 一方通行扉等
JN 常時固定ノブ 空ノブ トを突出させ、ダブルロックとなる。 る。

U9 シリンダー シリンダー 外ノブは常時固定のため、扉を閉めると 外側からキー、内
常時自動施錠となる。さらに、内外から
PR 6MHVT＊ー4A キーにてデッドボルトを突出させ、ダブ 側からノブ、キーに 連絡扉等 C134
JN 常時固定ノブ 空ノブ ルロックとなる。 て解錠する。
● シリーズ名の次にある＊は、ノブ形状D・W・U・Q型を示します。（P207参照）
● ケースハンドル付は、6MHVTCC□型（両側ケースハンドル）、6MHVTC＊ー□型（外側ケースハンドル）、6MHVT＊Cー□型（内側ケースハンドル）があります。
□は機能記号(1、4）を示します。
● LB6MHVT＊ー1、LB6MHVT＊ー1A型の場合、サムターンでラッチ操作はできませんのでご注意ください。
● LBシリンダーの場合ー4型、ー4A型はありませんのでご注意ください。
■材質・仕上・納期一覧 ●：受注生産品 ■仕様
材質・仕上 ステンレス製 黄銅製 強化木 バックセット（mm）76・100
形状 ST SB CB CD BS YB MW
スペーシング（mm）95
D ● ● ● ● ● ● ●
W ● ● ● ● ● ● ● 扉厚可能範囲
U ● ● ● ● ● ● ● （mm以上〜mm未満） 33〜42・42〜50・50〜58・58〜66
Q ● ● ● ● ● ● ●
C ● ● ● ● 有効チリ寸法（mm）6以内
208 色調はP204、205参照
