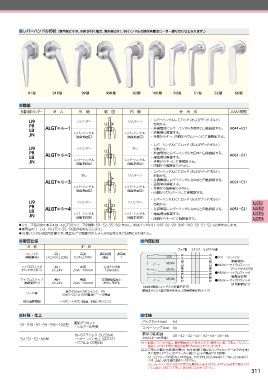

■レバーハンドル形状（室内側に91R、99Rが付く場合、室外側の91、99ハンドルの操作角度はローラー締り合わせとなります。）

91型 91R型 99型 99R型 92型 100型 50型 51型 52型 66型

■機能
装着可能シリンダー 型 式 外 側 略 図 内 側 使 用 法 JLMA規格

・ レバーハンドルにてロッド（およびデッドボルト）
U9 シリンダー サムターン を動かす。
PR ALGT＊※ー1 ・ 非通電時にレバーハンドルを回すと自動施錠する。 A041ーE21
LB ・ 通電時は解錠する。
JN レバーハンドル レバーハンドル
（施錠時固定） （施錠時固定） ・ 外側からキー、内側からサムターンにて施解錠する。
・ レバーハンドルにてロッド（およびデッドボルト）
U9 シリンダー なし を動かす。
PR ALGT＊※ー2 ・ 非通電時にレバーハンドルを回すと自動施錠する。 A061ーE21
LB ・ 通電時は解錠する。
JN レバーハンドル レバーハンドル ・ 外側からキーにて施解錠する。
（施錠時固定） （施錠時固定）
・ 内側から施解錠できない。
・ レバーハンドルにてロッド（およびデッドボルト）
なし サムターン を動かす。
・ 非通電時にレバーハンドルを回すと自動施錠する。
ALGT＊※ー3 A021ーE21
・ 通電時は解錠する。
レバーハンドル レバーハンドル ・ 外側から施解錠できない。
（施錠時固定） （施錠時固定）
・ 内側からサムターンにて施解錠する。
・ レバーハンドルにてロッド（およびデッドボルト）
U9 シリンダー シリンダー を動かす。 ALGT51
PR ALGT＊※ー4 ・ 非通電時にレバーハンドルを回すと自動施錠する。 A051ーE21 ALGT52
LB
JN レバーハンドル レバーハンドル ・ 通電時は解錠する。 ALGT55
（施錠時固定） （施錠時固定） ・ 両側からキーにて施解錠する。 ALGT56
● シリーズ名の次にある＊は、ALGT50シリーズの種類（51・52・55・56）を示し、※はハンドル91・91R・92・99・99R・100・50・51・52・66型を示します。
● 使用法の（ ）は、ALGT51・55・56型の場合を示します。
● 92型ハンドルは屋内仕様です。風圧などで開扉力が大きくなる屋外にはご使用になれません。
■電気仕様 ■内部回路
名 称 定 格
プラグ側 コネクタ リセプタクル側
ソレノイド 電圧 電流 通電時間 通電率 青 青
（解錠動作） DC24V（±20％） 0.3A（±20％） 連続 1 SOL 茶 茶 ●SOLーソレノイド
橙 橙 （解錠動作）
MSW1 白 白 ●MSW1ーマイクロスイッチ
マイクロスイッチ 電圧 電流 有効チリ寸法 黄 黄
（ロッド出入信号） DC24V 2mA〜100mA 12mm以内 MSW2 （ロッド出入信号）
黒 黒 ●MSW2ーマイクロスイッチ
赤 赤
緑 緑 （施解錠信号）
マイクロスイッチ 電圧 電流 非常解錠信号も MSW3 灰 灰 ●MSW3ーマイクロスイッチ
（施解錠信号） DC24V 2mA〜100mA 左記に準ずる （非常解錠信号）
（本図は解錠、ロッド入の状態を示す）
長さ400mm（9Pコネクター付） 破線はALGTE型の場合を示す。（非常開操作時メイク）
リード線
AWGー22 UL1007耐熱ビニール電線
使用温度範囲 ー10℃〜＋50℃（結露、氷結しないこと）
■材質・仕上 ■仕様

亜鉛ダイカスト バックセット （mm） 64
91・91R・92・99・99R・100型
・シルバー色塗装 スペーシング （mm） 80
18ー8ステンレス（SUS304） 扉厚可能範囲 40〜42・42〜50・50〜58・58〜66
50・51・52・66型 ・ヘヤーライン仕上（記号ST） （mm以上〜mm未満）
・バフ仕上（記号SB） （注1）脱着ハンドルの場合、扉厚範囲がとれませんので、扉厚を正確にご指示ください。
脱着ハンドルUH型の場合は扉厚45mm以上からとなります。
（注2） ご発注の際D寸法（扉の高さ）、M寸法（扉下端からハンドルセンターまでの寸法）
をご指示ください。（ドアメーカー様にて定寸の場合P310参照）
51、52シリーズの最小D、M寸法は、それぞれD＝554mm以上／M＝259mm以上
です。上記寸法未満は製作できません。
55、56シリーズは当社での定寸を原則としますのでD、M寸法を必ずご指示くだ
さい。最小寸法につきましてはお問い合わせください。
311
