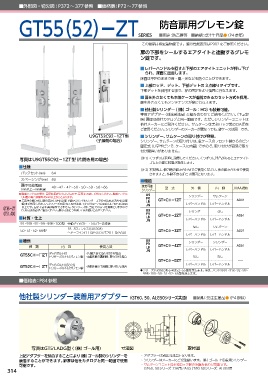

Page 314 - 2018MIWAカタログ

■外形図・切欠図：P372〜377参照 ■価格表：P72〜77参照

防音扉用グレモン錠

GT55（52）ーZTSERIES ■用途：防音扉等 ■納期：受注生産品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP902をご参照ください。
扉の下部をシールするエアタイトと連動するグレモ
ン錠です。
■ レバーハンドルを回すと下部のエアタイトユニットが押し下げ
られ、床面に密着します。
床面は平坦のままで音・風・光などを防ぐことができます。
■ 上部ロッド、デット、下部デットの３点締りタイプです。
下部デットを採用する事で、扉の固定をより強固に行なえます。
■ 扉を外さなくても本体ケースが着脱できるカセット方式を採用。
扉を外さなくてもメンテナンスが楽に行なえます。
■ 他社製シリンダー（（株）ゴール：HD）も装着可能。
専用アダプター（別途発注品）と組み合わせてご使用ください。（下記参
照）扉厚は他社カタログと同一範囲です。ただしシリンダーユニットは
他社メーカーにご発注ください。サムターンは美和ロック製のDA用を
ご使用ください。シリンダーのメーカーが異なっても、錠ケースは同一です。
U9GT52C92ー1ZT型 ■ シリンダー、サムターンの取り付けが容易。
（子扉側の場合） シリンダー、サムターンの取り付けは、錠ケースのフロント側からのピン
固定式（U字型ピンで、ケースに内蔵）ですので、取り付けが容易で取り
付け間違いがありません。

写真はU9GT55C92ー1ZT型（片開き用の場合） （注1）くつずりは平坦に設置してください。くつずりに凹凸があるとエアタイト
ゴムとの間に隙間が発生します。
■仕様
（注2）本製品は、梱包時の組み合わせでご使用ください。他の組み合わせで使用
バックセット （mm） 64 されますと、作動不良を起こす原因となります。
スペーシング （mm） 80 ■機能
扉厚可能範囲 装着可能
40〜42・42〜50・50〜58・58〜66 型 式 外 側 内 側 JLMA規格
（mm以上〜mm未満） シリンダー
● 脱着ハンドルの場合、扉厚範囲がとれませんので、扉厚を正確にご指示ください。脱着ハンドル U9
UH型の場合は扉厚45mm以上からとなります。 PR シリンダー サムターン
● ご発注の際D寸法（扉の高さ）、M寸法（扉下端からハンドルセンターまでの寸法およびW寸法(扉 LB GT＊C※ー1ZT A041
幅)をご指示ください。 52シリーズの最小D、M寸法は、それぞれD＝756mm以上／M＝460mm JN レバーハンドル レバーハンドル
GT55ーZT 以上です。左記寸法未満は製作できません。55シリーズは、当社での定寸を原則としますので U9
D、M寸法を必ずご指示ください。最小寸法につきましてはお問い合わせください。
GT51.ADG PR GT＊C※ー2ZT シリンダー なし A061
■材質・仕上 LB
JN レバーハンドル レバーハンドル
91・91R・92・99・99R・100型 亜鉛ダイカスト ・シルバー色塗装
なし サムターン
18ー8ステンレス（SUS304）
50・51・52・66型 GT＊C※ー3ZT A021
ヘヤーライン仕上（記号ST）/バフ仕上（記号SB）
レバーハンドル レバーハンドル
■種類 U9 シリンダー シリンダー
PR
種 類 内 容 使用方法 LB GT＊C※ー4ZT A051
JN レバーハンドル レバーハンドル
デッドボルト付 ・片開き扉に取り付ける場合
GT55C※ー□ZT
トリガーボルト付グレモン錠 ・両開き扉の親扉側に取り付ける場合 なし なし
GT＊C※ー0ZT ー
デッドボルト用受穴付 レバーハンドル レバーハンドル
GT52C※ー□ZT ・両開き扉の子扉側に取り付ける場合
トリガーボルト付グレモン錠
● シリーズ名の次にある＊は52・55型を示します。※は、ハンドル91・91R・92・99・
99R・100・50・51・52・66型を示します。
■価格表：P84参照
他社製シリンダー装着用アダプター（GT60、50、ALG50シリーズ共通） ■納期：受注生産品●（P4参照）

4
П 58 П 40

19.5 10.5
写真はGT51.ADG型〈（株）ゴール用〉 寸法図 取付図
上記アダプターを結合することにより（株）ゴール製のシリンダーを ・ アダプターは別途発注品となります。
装着することができます。扉厚は他社カタログと同一範囲で使用 ・ シリンダーはメーカーにご発注願います。（株）ゴール：HD錠用シリンダー
可能です。 ・ サムターンユニットは美和ロック製のみ組み合わせ可能です。
GT60、50シリーズ：DA用／ALG（T/R）50シリーズ：ALG51用
