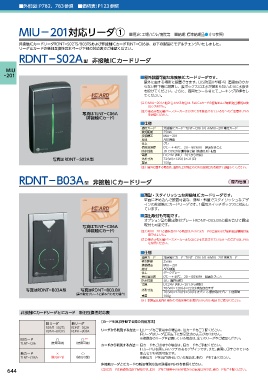

Page 644 - 2018MIWAカタログ

■外形図：P782、783参照 ■価格表：P123参照

MIUー201対応リーダ① ■用途：工場／ビル／病院等 ■納期：標準納期品●（P4参照）

非接触ICカードリーダRDNTーS02TS/B03TSおよび非接触ICカードTLNTーC06は、以下の製品にモデルチェンジいたしました。
リーダとカードの新旧互換性は本ページ下部の対応表でご確認ください。

RDNTーS02A 型 非接触ICカードリーダ

MIU
ー201
■屋外設置可能な非接触ICカードリーダです。
屋外に面する場所に設置できます。（JIS防滴II型相当）直接雨のかか
らない軒下等に設置し、裏ボックスには水が溜まらないように水抜き
を設けてください。さらに、周囲をシール材にてコーキング処理をし
てください。
（注1） MIUー201と組み合わせる場合は、FeliCaカードの登録および最終退出機能は使
用できません。
（注2） 植込み型心臓ペースメーカーまたはICDを装着されている方へのご注意は、P65
写真はTLNTーC06A を参照ください。
（非接触ICカード）
■仕様
適用カード 非接触ICカード：TLNTーC06（A）※MIUー201専用カード
検知距離 25mm
接続機器 MIUー201
材質 ABS樹脂
仕上 グレー
使用温湿度 0℃〜＋40℃、20〜80％RH 結露なきこと
防水性能 JIS C0920保護等級2級（防滴Ⅱ形）相当
電源 DC24V（MIUー201から供給）
写真はRDNTーS02A型 外形寸法 72（W）×125（H）×31（D）
重量 150g
（注） 屋外に面する場合は、温度の上昇防止のために直射日光を避けて設置してください。

RDNTーB03A 型 非接触ICカードリーダ 屋内仕様

■薄型・スタイリッシュな非接触ICカードリーダです。
壁面に埋め込んで設置可能な、薄型・軽量でスタイリッシュなデザ
インの非接触ICカードリーダです。1個用スイッチボックスに対応し
ています。
■露出取付も可能です。
オプション品の露出取付プレートRDNTーB03.BXと組み合せて露出
写真はTLNTーC06A 取付も可能です。
（非接触ICカード） （注1）MIUー201と組み合わせる場合は、FeliCaカードの登録および最終退出機能は使
用できません。
（注2） 植込み型心臓ペースメーカーまたはICDを装着されている方へのご注意は、P65
を参照ください。

■仕様
適用カード 非接触ICカード：TLNTーC06（A）※MIUー201専用カード
検知距離 25mm
接続機器 MIUー201
材質 ABS樹脂
仕上 ダークグレー
使用温湿度 0℃〜＋40℃、20〜80％RH 結露なきこと
防水性能 なし（屋内仕様）
電源 DC24V（MIUー201から供給）
70（W）×120（H）×22（D）突起部含まず
写真はRDNTーB03A型 写真はRDNTーB03.BX 外形寸法 70（W）×120（H）×30（D）オプション露出取付プレート使用時
（露出取付プレートと組み合わせた場合）
重量 100g
（注）本製品は屋内仕様なので雨水等の水滴がかからない場所でご使用ください。
非接触ICカードリーダとICカード 新旧互換性対応表

【カードを追加手配する際の判別方法】
旧リーダ 新リーダ
RDNTーS02TS RDNTーS02A
RDNTーB03TS RDNTーB03A リーダから判別する方法… 旧リーダをご使用中の場合は、旧カードをご手配ください。
旧リーダはリーダ正面左下に製品型式の表示がありません。
旧カード ○ ○ （注） ※複数台のリーダを設置している場合は、全てのリーダをご確認ください。
TLNTーC06 （使用可能） （使用可能）
カードから判別する方法… 旧カードをご使用中の場合は、旧カードをご手配ください。
旧カードは表面に白いフチのあるデザインです。また、裏面に印字されている
新カード × ○ 型式名でも判別可能です。
TLNTーC06A （使用不可） （使用可能） ※新旧カードを混在使用している場合は、新カードを手配ください。
非接触リーダとICカードの新旧判別方法の詳細はP649を参照ください。
644 （注）旧カードは新規受注終了製品です。旧リーダをご使用中のお客様からの追加以外では、新カードをご手配ください。
