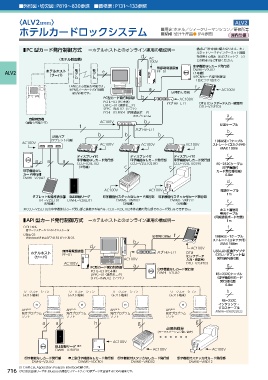

Page 716 - 2018MIWAカタログ

■外形図・切欠図：P819〜830­参照 ■価格表：P131〜133参照

〈ALV2 SERIES­〉 ALV2
ホテルカードロックシステム ■用途：ホテル／ウィークリーマンション／研修所等
■納期：受注生産品●（P4参照）
屋内仕様

■PC 型カード発行制御方式 ーホテルホストとのオンライン運用の構成例ー 構成は当社専用回線となります。ホテ
ルネットワークやインターネット回線
d を使用する端末（およびネットワーク）
（ホテル側設備） AC との相乗りはご相談ください。
100V
印字機能なしカード発行部
モデム モデム 無停電電源装置
ホテルホスト e PFー01 DWHLーV2UA2
ALV2 （1号機）
（サーバ）
※PC型カード発行制御部
1台につき1台まで
LANによる接続も可能です。 f
※PMSメーカーとの仕様確 a AC100V
認が必要です。 （必要時に接続）
PC型カード発行制御部 b
AC100V
PCHLー03（PC本体） ハブ HBーET1 DTU（ロックデータ入力・確認用）
DPPCー01（液晶モニタ） DTUーV2SET03
SFPCーINALV2（ソフト）
PCHLー03.EB04（同期通信ボード）
※オプション品 a
自動精算機
（連動も可能です） AC100V b
f USBケーブル
ハブ HBーET1
b
b b b
USBハブ
（タブレット付属） 10BASEーTケーブル
AC100V AC100V AC100V AC100V ストレート（コネクタ付）
MAX 100m
c
ディスプレイ付 ディスプレイ付 ディスプレイ付
a a a 印字機能なしカード発行部 印字機能なしカード発行部 印字機能なしカード発行部
CCUーV2SET02 CCUーV2SET02（※） CCUーV2SET02（※） RSー232Cケーブル
（2号機） c c （印字機能付
印字機能なし カード発行部付属）
カード発行部 0.8m
DWHLーV2UA2
d
AC100V AC100V 電源ケーブル
1m
タブレット型操作表示部 BLE登録リーダ 印字機能付スタッカなしカード発行部 印字機能付スタッカ付カード発行部
TPFーV2SET01 DWHLーV2BLE01 DWMSーVMD02 DWMSーVMD12 e
（5号機） （3号機） （4号機）
※CCU−V2SET02を印字機能付カード発行部と接続する場合は、CCU−V2SET02本体内蔵の発行部でのカード発行はできません。 ホスト通信用
専用ケーブル
（同期通信ボード付属）
■API 型カード発行制御方式 ーホテルホストとのオンライン運用の構成例ー 1m
○ DLL 方式 f
各ワークステーションにインストール
○対応 OS f
10BASEーTケーブル
WindowsXP および 7 の 32 ビット系 OS （必要時に接続） ストレート（コネクタ付）
b MAX 100m
d ＋
AC100V
無停電電源装置 USB-LAN変換アダプタ
ホテルホスト PFー01 ハブ HBーET1 DTU （DTU／タブレット型
（サーバ） （ロックデータ
AC100V 入力・確認用） 発行操作部付属）
AC100V DTUーV2SET03 g
PC型カード発行制御部 a
印字機能なしカード発行部
PCHLー03（PC本体） DWHLーV2UA2
DPPCー01（液晶モニタ） RSー232Cケーブル
SFPCーINALV2（ソフト） （印字機能付カード
発行部付属）
0.8m
ワークステーション ワークステーション ワークステーション ワークステーション h
（ホスト端末） （ホスト端末） （ホスト端末） （ホスト端末）
RSー232C
インタリンク・
クロスケーブル
API （注1） API （注1） API （注1） API （注1） MWAー09092L02S
発行プログラム 発行プログラム 発行プログラム 発行プログラム
ソフト ソフト ソフト ソフト
a a h g g
必要台数分
（ワークステーション数に依存）
AC100V
RUN STRAT
BLE登録リーダ （注2）
DWHLーV2BLE01 AC100V AC100V
印字機能なしカード発行部 卓上型印字機能なしカード発行部 印字機能付スタッカなしカード発行部 印字機能付スタッカ付カード発行部
DWHLーV2UA2 DWMSーVDCR01 DWMSーVMD02 DWMSーVMD12
(注1）APIとは、Application Program Interfaceの略です。
716 （注2）BLE登録リーダは、Bluetooth通信でスマートフォンに鍵データを登録するための端末です。
