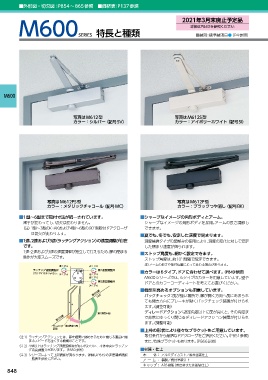

Page 848 - 2018MIWAカタログ

■外形図・切欠図：P854〜865参照 ■価格表：P137参照

2021年3月末廃止予定品
詳細はP843を参照ください
M600SERIES 特長と種類 ■納期：標準納期品●（P4参照）

M600

写真はM612型 写真はM612S型
カラー：シルバー（記号SV） カラー：アイボリーホワイト（記号SI）

写真はM612PS型 写真はM612P型
カラー：メタリックチャコール（記号MC） カラー：ブラックつや消し（記号BK）

■1型〜6型まで取付寸法が統一されています。 ■シャープなイメージの角形ボディとアーム。
番手が変わっても、切欠は変わりません。 シャープなイメージの角形ボディを採用。アームの長さ調節も
（注） 1型〜3型のK・AKおよび4型〜6型の90゜制限付ドアクローザ できます。
は切欠が変わります。
■夏でも、冬でも、安定した速度で閉まります。
■1速、2速および3速（ラッチングアクション）の速度調整が自在 温度補償タイプの調整弁の使用により、温度の変化に対して安定
です。 した閉まり速度が得られます。
1速・2速および3速の速度調整が独立して行えるため、扉の閉まる
■ストップ角度も、細かく設定できます。
動作が大変スムーズです。
ストップ角度は、約10°間隔で設定できます。
注）アームの長さや取付位置によって変わる場合があります。
஗͘͢Δ ஗͘͢Δ
ϥονϯά଎౓ௐ੔ห ̍ ୈ ଎౓ௐ੔ห
ʢ஫ʣ ܕʹ͸͋Γ·ͤΜɻ ଎͘͢Δ ଎͘͢Δ ■カラーは6タイプ、ドアに合わせて選べます。 （P849参照）
஗͘͢Δ M600シリーズでは、6タイプのカラーを用意しています。壁や
ୈ ଎౓ௐ੔ห
ドアとのカラーコーディネートを考えてお選びください。
̎
଎͘͢Δ
։͖Ґஔ ˃ ■機能を高めるオプションも用意しています。
バックチェック：風が強い場所で、扉が開く方向へ風にあおられ
ても開き方向にブレーキが働くバックチェック装置が付けられ
ます。（調整可能）
ディレードアクション：設定角度以上に扉が開くと、その角度ま
ୈ ଎౓۠ؒ
ด͡Ґஔ で非常にゆっくり閉じるディレードアクション装置が付けられ
ます。（調整可能）
ϥονϯά ୈ ଎౓۠ؒ
۠ؒ
■上枠の形状により様々なブラケットをご用意しています。
（注1） ラッチングアクションとは、扉を確実に閉めきるために閉じる直前に閉 取付条件から最適なドアクローザをご選択ください。（P851参照)
まるスピードを速くする機構のことです。 また、特殊ブラケットもあります。（P866参照）
（注2） 4型以上はラッチング速度調整弁がない代わりに、本体中央にラッチン
グ角度調整弁があります。（P850参照） ■材質・仕上
（注3） シリーズによって上記機能が異なります。詳細はP849の速度調整機能 本 体： アルミダイカスト／焼付塗装仕上
一覧表を参照ください。 アーム ： 鋼製／焼付塗装仕上
キャップ： ABS樹脂（着色材または塗装仕上）
848
