カバスターネオ引違戸錠〈型式；６８００〉取付説明書 日本カバ株式会社
Ｔ－６８００－０１－１３

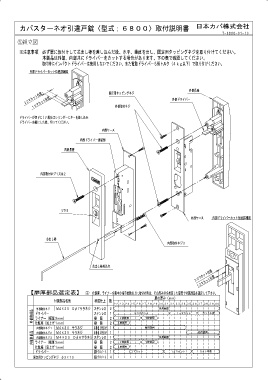

⑤組立図

※注意事項 必ず扉に仮付けして芯出し棒を差し込んだ後、水平、垂直を出し、固定用タッピングネジを取り付けてください。
本製品は外部、内部共にドライバーをカットする場合があります、下の表で確認してください。
取付時にインパクトドライバーは使用しないでください、また電動ドライバーも低トルク（４ｋｇ以下）で取り付けください。
外部ドライバーカット位置詳細図

外部長座
固定用タッピングネジ
２コマカット位置 外部取付ネジ 外部ドライバー
１コマカット位置

ドライバーが切りにくい場合はシリンダーにキーを差し込み
ドライバーを縦にした後、切ってください。

内部ケース
内部ドライバー連結部

内部長座

内部取付ネジ１又は２

ツマミ
外部ケース 内部ドライバーカット位置詳細図

芯出し棒
内部取付ネジ３

芯出し棒差込穴
２コマカット位置
１コマカット位置

【扉厚部品選定表】 注） 化粧座、ライナーを表中の指示枚数以上に取付の時は、その厚み分を加算した扉厚で付属部品を選定して下さい。
扉の厚み（ｍｍ）
付属部品名他 材質仕上 数
２２ ２３ ２４ ２５ ２６ ２７ ２８ ２９ ３０ ３１ ３２ ３３ ３４ ３５ ３６ ３７ ３８ ３９ ４０
外部取付ネジ Ｍ４×２５ Ｄφ７サラネジ ステンレス ２ 使用範囲
外部側部品 ドライバー ステンレス １ ２枚使用 ２コマカット １コマカット カット不要
２
樹 脂
ライナー（板厚３ｍｍ）
１枚使用
２枚使用
化粧座（嵩上げ１ｍｍ）
本体仕上色合せ １
内部取付ネジ１ Ｍ４×３０ サラネジ 樹 脂 ２ 使用範囲 使用範囲
本体仕上色合せ
１
Ｍ４×３５ サラネジ
内部側部品 ライナー（板厚３ｍｍ） 樹 脂 １ ２枚使用 １枚使用 使用範囲
内部取付ネジ２
Ｍ４×２０ Ｄφ６サラネジ ステンレス
内部取付ネジ３
２
化粧座（嵩上げ１ｍｍ） 樹 脂 ２ ２枚使用
ドライバー 鉄クロメート １ ２コマカット １コマカット カット不要
固定用タッピングネジ φ３×１０ 鉄クロメート ４
