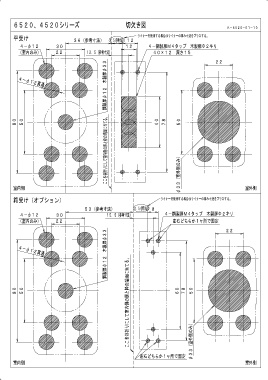

６５２０、４５２０シリーズ 切欠き図 Ｋ－６５２０－０１－１０
平受け ３６（参考寸法） ８．５（参考寸法） １２ ライナーを使用する場合はライナーの厚み寸法をプラスする。
４－φ１２ ３０ １２ ４－鋼製扉Ｍ４タップ 木製扉Φ２キリ
（室内のみ） ２２ １３．５（参考寸法） ４０×１２ 深さ１５ ２２
鋼製扉φ１２ 木製扉φ３３
４－φ１２貫通
ここを谷折りにして室内側の扉と枠の端面に当てる。
８０ ５０ ４０ ７８ ５０
室内側 φ３３（室外側のみ） 室外側
箱受け（オプション） ライナーを使用する場合はライナーの厚み寸法をプラスする。
５３（参考寸法） １１．５（参考寸法） ８
４－φ１２ ３０ １５．５（参考寸法） ４－鋼製扉Ｍ４タップ 木製扉Φ２キリ
（室内のみ） ２２ 左右どちらか１ヶ所で固定 ２２
鋼製扉φ１２ 木製扉φ３３
４－φ１２貫通
８０ ５０ ここを谷折りにして室内側の扉と枠の端面に当てる。 ６０ ７８ ５０
φ３３（室外側のみ）
左右どちらか１ヶ所で固定
室内側 室外側
