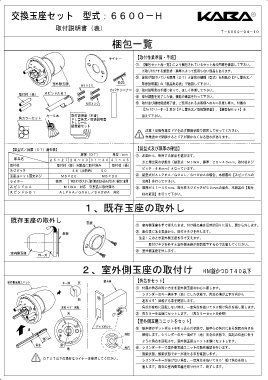

交換玉座セット 型式：６６００－Ｈ Ｒ

取付説明書（表）
Ｔ－６６００－０４－１０

梱包一覧

ライナー 【取付作業準備・手順】
①．【梱包セット品一覧】により梱包されているセット品の内容を確認して下さい。
※取り付けする錠型式・扉厚によって使用しない部品もあります。
②．錠前が取付いている扉厚（ＤＴ）と錠前の機種（型式）を別紙の【ＰＬ警告文／
室外側玉座 Ｍ５Ｘ２０ 角芯 取扱説明書】の「製品対応表」で確認して下さい。
カバクリーナー ③．取付説明書の手順に従って、正しく作業して下さい。
取付柱（長） スピンドルＢ１
④．取付調整を完了した後、機能の確認を行って下さい。
Ｍ５Ｘ３０ ⑤．取付並び機能確認終了後、ご使用されるお客様へのキー引渡し時に、付属の
【カバクリーナー】及び【ＰＬ警告文／取扱説明書】、【鍵登録セット】を
キー５本 取付説明書（本書） 添えて下さい。
角カラーセット ＰＬ警告文／取扱説明書
ＰＬシール
鍵登録セット
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。

【錠型式／扉厚（ＤＴ）適合表】 【錠型式及び扉厚の確認】
扉厚（ＤＴ） 単位：ｍｍ ①．左図から、使用する部品を選びます。
部品名 ２５～ ２７ ２８～ ３０ ３１～ ４０ ４１ ～４５
※工場出荷の状態は〔錠型式：ＭＩＷＡ、扉厚：２５～４０ｍｍ、取付柱ネジ
取付柱 取付柱（短）※製品に取付済み 取付柱（長）
ピッチ：４４ｍｍ〕となっています。
ネジピッチ ４４（出荷時） ５０
玉座ユニット固定ネジ Ｍ５×２０ Ｍ５×３０ ②．錠型式がＡＬＰＨＡ／ＧＯＡＬ／ＳＨＯＷＡの場合、本紙裏の【スピンドルの
ライナー 使用 切欠き穴が大きく取付時の沈み込みが大きい場合に使用 交換】を行って下さい。
スピンドルＡ ＭＩＷＡ 対応 ※製品に取付済み ③．扉厚が４１～４５ｍｍ、取付柱ネジピッチが５０ｍｍの場合、本紙裏の【取付
スピンドルＢ１ ＡＬＰＨＡ／ＧＯＡＬ／ＳＨＯＷＡ 対応
柱の変更】を行って下さい。
１、既存玉座の取外し

既存玉座の取外し 裏板
①．室内側玉座を手で抑えたまま、付け根の座を反時計回りに回し、扉から外します。
②．座の裏にある裏板から、取付けネジを外します。
裏板
注意！このとき室外側玉座を手で支えます。
取付けネジを外すと室外側玉座が突然落下するので注意してください。
③．室外側玉座を外します。
室内側玉座
ローズ
２、室外側玉座の取付け ＨＭ錠かつＤＴ４０以下

室外側玉座ユニット キー溝 天 錠本体 【角芯をセット】
①．付属の角芯の短い方をを室外側玉座の中心に差します。
シリンダーのキー溝を下（地）にした状態で、角芯の溝が上下方向から
地 左右４５°回転する事を確認します。

左右４５°回転 角芯が左右に回転しない時は、一度角芯を抜いて９０傾け角芯を指し直します。
天 ②．角カラーを玉座にセットします。（角カラーセットを参照）
【室外側玉座ユニットをセット】
デッドボルト
溝 ③．錠本体のデットボルトを引っ込んだ状態で、錠中心の角穴にある突起の向きを
突起 確認します。シリンダーのキー溝が下（地）向きの状態で、突起の位置に合う
短い
ように角芯を回転させ、室外側玉座ユニットを扉にセットします。
角芯 溝
地 角穴 ④．シリンダーキーで室外側玉座ユニットの動作確認を行います。
施錠状態、解錠状態でキーが抜ける事を確認します。
ＤＴ２７以下の場合はライナーを使用してください。
シリンダーキーが抜けない場合、一度角芯を抜いて９０°傾け角芯を指し
直します。既存の室内側玉座を取り付けて、終了します。
