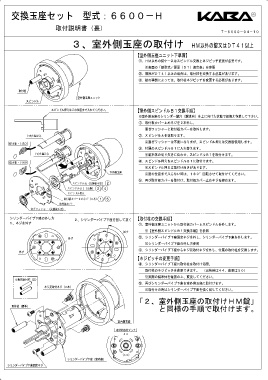

P. 33
交換玉座セット 型式：６６００－Ｈ Ｒ
取付説明書（裏）
Ｔ－６６００－０４－１０
３、室外側玉座の取付け ＨＭ以外の錠又はＤＴ４１以上
【室外側玉座ユニット下準備】
①．ＨＭ以外の錠ケースはスピンドル交換とネジピッチ変更が必要です。
※表面の「錠型式／扉厚（ＤＴ）適合表」を参照
②．扉厚がＤＴ４１以上の場合は、取付柱を交換する必要があります。
③．錠の種類によっては、取付柱ネジピッチを変更する必要があります。
取付柱
室外側玉座ユニット
スピンドル
スピンドル押えはこの位置まで入れてください。 【室外側スピンドルＢ１交換手順】
※室外側玉座のシリンダー鍵穴（鍵溝向）を上に向けた状態で組換え作業して下さい。
①．取付板カバー止めネジを２本外し、
塞ぎワッシャーと取付板カバーを取外します。
上向き組込み ②．スピンドルＡを抜取ります。
※塞ぎワッシャーは不要になりまが、スピンドル押えは交換後使用します。
錠本体・上向き
③．付属のスピンドルＢ１に入れ替えます。
下向き組込み ※錠本体の切り欠きに合わせ、スピンドルＢ１を取付けます。
４ ④．スピンドル押えをスピンドルＢ１に取付けます。
錠本体・下向き
※スピンドル押えは取付け向きがあります。
室外側玉座
※図の位置まで入らない時は、１８０°回転させて取付けてください。
⑤．再び取付板カバーを取付け、取付板カバー止めネジを締めます。
スピンドルＡ（交換後不要） ２
スピンドルＢ１（交換） ３ ４
スピンドル押え
取付板カバー止めネジ（２本） １ ５
取付板カバー
塞ぎワッシャー（交換後不要）
シリンダーパイプ下座の外し方 ２、シリンダーパイプ下座を回して抜く 【取付柱の交換手順】
１、ネジを外す ①．室外側玉座ユニットから取付板カバーとスピンドルを外します。
回す ※【室外側スピンドルＢ１交換手順】を参照
②．シリンダーパイプ下座固定ネジを外し、シリンダーパイプ下座を外します。
外す
※シリンダーパイプ下座の外し方参照
③．シリンダーパイプ下座からネジ足取付ネジを外し、付属の取付柱を交換します。
外す
【ネジピッチの変更手順】
④．シリンダーパイプ下座に取付柱を取付ける際、
取付柱のネジピッチを変更できます。 （出荷時は４４、変更は５０）
※実際の錠本体を確認の上、変更してください。
交換用取付柱（長）
⑤．再びシリンダーパイプ下座を室外側玉座に取付けます。
ネジ足取付ネジ（２本）
※取付けの時はシリンダーパイプ下座を強く回してください。
「２、室外側玉座の取付けＨＭ錠」
取付柱（標準）
と同様の手順で取付けます。
室内側玉座
取付柱取付ピッチ
４４
（ ５０）
シリンダーパイプ下座（室外側）
シリンダーパイプ下座固定ネジ
