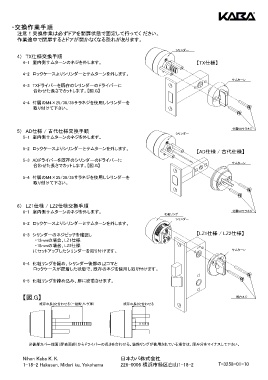

・交換作業手順
注意！交換作業は必ずドアを開扉状態で固定して行ってく ださい。
作業途中で閉扉するとドアが開かなくなる恐れがあります。

シリンダー
4） TX仕様交換手順
4-1 室内側サムターンのネジを外します。 【TX仕様】
4-2 ロックケースよりシリンダーとサムターンを外します。
サムターン
4-3 TXドライバーを既存のシリンダーのドライバーに
合わせた長さでカットします。【図.G】

4-4 付属のM4×25/30/35サラネジを使用しシリンダーを
取り付けて下さい。

5） AD仕様 / 古代仕様交換手順 シリンダー 付属M4サラネジ
5-1 室内側サムターンのネジを外します。

5-2 ロックケースよりシリンダーとサムターンを外します。
【AD仕様 / 古代仕様】
5-3 ADドライバーを既存のシリンダーのドライバーに
合わせた長さでカットします。【図.G】 サムターン
5-4 付属のM4×25/30/35サラネジを使用しシリンダーを
取り付けて下さい。

6） LZ1仕様 / LZ2仕様交換手順
6-1 室内側サムターンのネジを外します。 付属M4サラネジ
化粧リング
シリンダー
6-2 ロックケースよりシリンダーとサムターンを外します。
6-3 シリンダーのネジピッチを確認し 【LZ1仕様 / LZ2仕様】
・13mmの場合、LZ1仕様
・18mmの場合、LZ2仕様
にセットアップしたシリンダーを取り付けます。 サムターン
6-4 化粧リングを緩め、シリンダー後部のLZコマと
ロックケースが密着した状態で、既存のネジを使用し取り付けます。
6-5 化粧リングを締め込み、扉に密着させます。

【図.G】 既存ネジ
既存の長さと合わせる（－装飾リング厚） 既存の長さと合わせる

※後部カバー端面（扉表面部）からドライバーの長さを合わせる。装飾リングが使用されている場合は、厚み分をマイナスして下さい。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山1-18-2 T-3258-01-10
