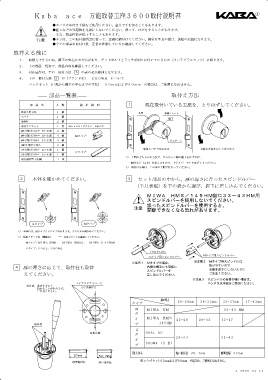

Ｋａｂａ ａｃｅ 万能取替玉座３６００取付説明書 Ｒ

●スベリ止め付き手袋をご使用ください。金具で手を切ることもあります。
●握玉などの突起物を足場にしないでください。滑って、けがをすることがあります。
また、製品性能が低下することもあります。
注意 ●ネジは、この取付説明書に従って、正確に締付けてください。締付け不良の場合、故障の原因になります。
●全ての部品を取付け後、正常に作動しているか確認してください。
取替える前に
１． 取替えできるのは、握玉の中心にカギ穴があり、デッドボルトとラッチが別々に付いているもの（インテグラルロック）に限ります。
２． 下の部品一覧表で、部品内容を確認してください。
３． 対応扉厚は、下の 取付方法 の表の記入範囲となります。
４． 下の 取付方法 の（ブランド名） ＳＨＯＷＡ について
バックセット（戸先から握玉の中心までの寸法） ６０ｍｍおよび９０ｍｍ の場合は、ご使用になれません。

部品一覧表 取替え方法

部 品 名 入 数 補 足 説 明 現在取付いている玉座を、とりはずしてください。
取替え用玉座 １ 個 丸座 本体フロント
スパナ １ 個
握玉
取付柱 ２ 個
取付ネジセット １ 袋 Ｍ５ｘ２２＋サラネジ ２本入り
Ｍタイプ用スピンドルバー ２５～２９用 ４ 個
Ｍタイプ用スピンドルバー ２９～３３用 ４ 個 Ｍタイプ
Ｍタイプ用スピンドルバー ３３～３７用 ４ 個 サムターン
ＨＭタイプ用スピンドルバー ４ 個
Ｇタイプ用スピンドルバー ２５～３３用 １ 個 専用スパナでゆるめる 丸座を直接まわしてゆるめる
Ｇタイプ
Ｇタイプ用スピンドルバー ３３～４３用 １ 個
○ 上図のどちらかの方法で、サムターン側の握玉をはずせば、
取付説明書（本紙） １ 枚
取付ネジ（２本）が見えますので、ドライバーでとりはずしてください。
○ 取付ける時は、この逆の手順で行なってください。
本体を確かめてください。 セット部品の中から、扉の厚さに合ったスピンドルバー
（半月状板）を下の表から選び、握玉に差し込んでください。

ＭＩＷＡ ＨＭＳ／１４５ＨＭ錠に３３～４３ＨＭ用
スピンドルバーを使用しないでください。
誤ったスピンドルバーを使用すると、
注意
開錠できなくなる恐れがあります。

Ｇタイプ Ｍタイプ
○ 本体には、ＭタイプとＧタイプがあります。どちらかを確かめてください。
○ 使用ブランド名（機種名） 本体フロントを確認してください。
Ｍタイプ；ＭＩＷＡ（ＨＭ）， ＭＩＷＡ（ＨＭＳ）， ＭＩＷＡ（１４５ＨＭ）
Ｇタイプ；ＧＯＡＬ，ＳＨＯＷＡ
とりはずし用穴
Ｍタイプ用スピンドルバー
Ｇタイプ用スピンドルバー
※注意１ Ｍタイプの場合、 ※注意２ Ｍタイプ用スピンドルは
扉の厚さに応じて、取付柱も取替 内側の握玉にも同様に 抜けやすいので
スピンドルバーを 玉座を逆さにしないように
えてください。 差し込んでください。 ご注意ください。
※注意３ スピンドルの脱着が硬い場合は、
マイナスドライバーで ペンチ又は木槌をご使用ください。
※注意 曲げすぎると
折れることがあります。 ２ケ所曲げる
ご注意ください。
扉の厚さ
タイプ ２５～２９ｍｍ ２９～３３ｍｍ ３３～３７ｍｍ ３７～４３ｍｍ
Ｍ ＭＩＷＡ ＨＭ ３３～４３ ＨＭ
タ
イ ＭＩＷＡ ＨＭＳ ２５～２９ ２９～３３ ３３～３７
取付柱 プ １４５ＨＭ
Ｇ
柱抑え板 タ ＧＯＡＬ ＵＣ
２５～３３ ３３～４３
イ
ＳＨＯＷＡ ＩＳ ※１
プ
取付柱 短い取付柱 ３０．７ｍｍ 標準仕様 ３７ｍｍ
※１バックセット６０ｍｍおよび９０ｍｍ の場合は、ご使用になれません。
標準取付柱 短い取付柱
Ｔ－３６００－０１－１３
