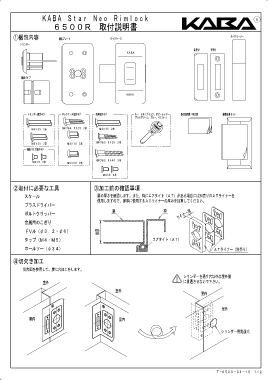

ＫＡＢＡ Ｓｔａｒ Ｎｅｏ Ｒｉｍｌｏｃｋ Ｒ
６５００Ｒ 取付説明書
①梱包内容 補強プレート ロックケース カバクリーナー
シリンダー
箱受け 平受け
ＫＡＢＡ
補強パイプ ＫＡＢＡ
シリンダー固定ネジ ロックケース取付ネジ 受座取付ネジ キー ５本（ブラック、ポピーレッド 取付説明書／切欠図 鍵登録書セット
グラスグリーン、ブルー、イエロー）
Ｍ４×３５ ２本 木ネジφ４．５×２５ ２本 Ｍ４×３５ ２本
Ｍ４×２５ ２本 Ｍ４×１０ ２本 木ネジφ３．８×２５ ２本
補強パイプ取付ネジ
Ｍ４×５ ２本 Ｍ５×２０ ２本 木ネジφ３．８×４０ ２本
Ｍ４×８ ２本
②取付に必要な工具 ③加工前の確認事項
スケール 扉の厚さを確認します。また、枠にエアタイト（ＡＴ）がある場合には別売りのＡＴライナーを
使用しますので、扉厚に使用するＡＴライナーの厚みを加算してください。
プラスドライバー
扉 枠
ボルトクリッパー ライナー厚
金属用のこぎり
ドリル（φ３．２・φ６） 扉厚
タップ（Ｍ４・Ｍ５） エアタイト（ＡＴ）
ホールソー（φ３４） ＡＴライナー（別売り）
④切欠き加工
切欠図を使用して、扉に穴加工をします。
シリンダーを通す穴以外は室外側
室外 に貫通させないで下さい。
室外
室内
室外
室内 室内
シリンダー用貫通穴
Ｔ－６５００－０４－１０ １／２
