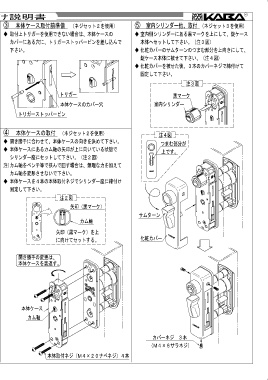

ＫａｂａｓｔａｒＮｅｏ ＃６７００Ｅ 取付け説明書 Ｒ
梱包セット箱内の部品内容一覧 ① 長座のネジ足長さの調整 ③ 本体ケース取付前準備 （ ネ ジ セ ッ ト ２ を 使 用 ） ⑤ 室内シリンダー他、取付 （ ネ ジ セ ッ ト ３ を 使 用 ）
本体ユニット ◆ 扉の厚さと扉の板の厚さを測って下さい。 ◆ 取付上トリガーを使用できない場合は、本体ケースの ◆ 室内側シリンダーにある黒マークを上にして、錠ケース
◆ ネジ足の長さを、扉厚から扉の板厚分だけ引いた寸法に カバーにある穴に、トリガーストッパーピンを差し込んで 本体へセットして下さい。（注３図）
ネジカラーを回して調整して下さい。 下さい。 ◆ 化粧カバーのサムターンのつまむ部分を上向きにして、
ネジ足の長さが３８ｍｍ以上の時は、ネジカラーを 錠ケース本体に被せて下さい。（注４図）
長座 引っ繰り返してネジ足に差込調整して下さい。（注１図） ◆ 化粧カバーを被せた後、３本のカバーネジで締付けて
注１図 固定して下さい。
シリンダー座
本体ケース ネジ足 注３図
内部シリンダー ネジ足長さ寸法 トリガー 黒マーク
化粧カバー
本体ケースのカバー穴 室内シリンダー
トリガーストッパーピン
子鍵セット 長座
子鍵 ５本 扉の板厚ｍｍ 扉厚ｍｍ
サムターンキー ２本 ④ 本体ケースの取付 （ネジセット２を使用） 注４図
ネジカラー
◆ 開き勝手に合わせて、本体ケースの向きを決めて下さい。 つまむ部分が
◆ 本体ケースにあるカム軸の矢印が上に向いている状態で 上です。
ネジセット１ シリンダー座にセットして下さい。（注２図）
Ｍ６×３０サラネジ ２本 注） カム軸をペンチ等で挟んで回す場合は、無理な力を加えて
Ｍ６×２５サラネジ ２本 カム軸を変形させないで下さい。
ネジ足長さ ◆ 本体ケースを４本の本体取付ネジでシリンダー座に締付け
ネジセット２ 固定して下さい。
Ｍ４×２０ナベネジ ４本 注２図
トリガーストッパーピン １個 ② シリンダー座の取付 （ネジセット１を使用） 矢印（黒マーク）
◆ 室外側に長座をセットし、室内側からシリンダー座と共に サムターン
ネジセット３ カム軸
Ｍ４×６サラネジ ３本 ２本の長座取り付けネジにより、長座のネジ足に捩じ込んで
取付けて下さい。（扉厚によりネジ長さを選択） 矢印（黒マーク）を上
平受セット ネジセット４ に向けてセットする。 化粧カバー
平受 １個 Ｍ４×１０サラネジ 長座取付ネジ（Ｍ６サラネジ）
箱受 １個 Ｍ６×２５ｍｍ；扉厚３３～３８ｍｍ用
Ｍ４×２５サラネジ 開き勝手の変更は、
φ４．１×２５サラモクネジ Ｍ６×３０ｍｍ；扉厚３８～４３ｍｍ用 本体ケースを裏返す。
φ４．１×４５サラモクネジ
各３本

キーホルダーセット
キーホルダー １個 本体ケース
キーホルダーシール １枚 カム軸
Ｍ３×１８ナベネジ １本
カバクリーナーセット
カバクリーナー １個 カバーネジ ３本
ノズル １本 （Ｍ４×６サラネジ）
取扱説明書 １枚
シリンダー座 本体取付ネジ（Ｍ４×２０ナベネジ）４本
