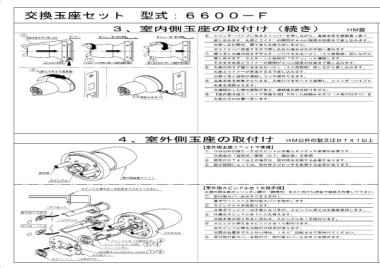

Page 7 - kaba取付説明書(2)by株式会社MAJI

Ｔ－６６００－０１－１１
Ｒ
取付説明書（裏）
ＨＭ以外の錠又はＤＴ４１以上
⑥．シリンダーパイプにあるストッパーを押しながら、玉座全体を扉側真っ直ぐ
ＨＭ錠 シリンダーパイプ下座の外し方 ２、シリンダーパイプ下座を回して抜く 【取付柱の交換手順】 １、ネジを外す ①．室外側玉座ユニットから取付板カバーとスピンドルを外します。 回す ※【室外側スピンドルＢ１交換手順】を参照 ②．シリンダーパイプ下座固定ネジを外し、シリンダーパイプ下座を外します。 外す ※シリンダーパイプ下座の外し方参照 ③．シリンダーパイプ下座からネジ足取付ネジを外し、付属の取付柱を交換します。 外す 【ネジピッチの変更手順】 ④．シリンダーパイプ下座に取付柱を取付ける際、 取付柱のネジピッチを変更できます。 （出荷時は４４、変更は５０） ※実際の錠本体を確認の上、変更してください。 交換用取付柱（長

３、室内側玉座の取付け（続き）

※差し込む際は、握り玉も丸座も回しません。 差し込みます。丸座とライナーの隙間が４ｍｍ程度の位置まで差し込みます。 ※ライナーに密着するまで押し込めた場合は⑨の手順へ進みます ⑦．握り玉と丸座は回さずサムターンだけを左右へ少し（３０度程度）回しながら 差し込みます。サムターンと錠前が「カチッ」っと連結します。 そのまま丸座とライナーの隙間が２ｍｍ程度の位置まで差し込みます。 ⑧．丸座は回さず握り玉を左右へ少し（３０度程度）回しながら差し込みます。 丸座とライナーが密着するまで差し込みます。 ※握り玉と錠前が連結しラッチ操作できます。 ⑨．玉座全体を密着させたまま、丸座だけを右へ９０度回し、シリンダーパイプと

交換玉座セット 型式：６６００－Ｆ

２ｍｍ（板１枚分程度） 握り玉を左右に回して連結位置を探る ４、室外側玉座の取付け 室外側玉座

約 ２ ４ ５
８ 回転止めネジ ３

１０ 室外側玉座ユニット スピンドルＡ（交換後不要） 取付板カバー止めネジ（２本） １
４ｍｍ（板２枚分程度） サムターンを左右に回して連結位置を探る スピンドル押えはこの位置まで入れてください。 スピンドルＢ１（交換） スピンドル押え

約 ４ 取付板カバー
７

ライナー スピンドル 下向き組込み 塞ぎワッシャー（交換後不要）

全体を回さずに押し込む ストッパーを押す 丸座だけを９０度回転 取付柱 上向き組込み 錠本体・上向き 錠本体・下向き

６ ９
