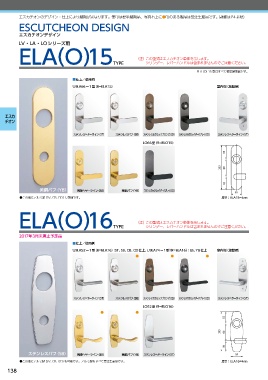

P. 138
エスカチオンのデザイン・仕上により納期が異なります。無印は標準納期品、写真右上に●印のある製品は受注生産品です。（詳細はP4参照）
ESCUTCHEON DESIGN
エスカチオンデザイン
LV・LA・LOシリーズ用
（注） この型式はエスカチオン単体を示します。
ELA（O）15TYPE シリンダー、レバーハンドルは含まれませんのでご注意ください。
ELA（O）15 型はすべて標準納期品です。
■仕上／使用例
U9LA66ー1型（R=ELA15） 室内側（施錠時）
エスカ
チオン
ステンレスヘヤーライン（ST） ステンレスバフ（SB） ステンレスセラミックブロンズ（CB） ステンレスセラミックダークグレイ（CD） ステンレスヘヤーライン（ST）
LO66型（R=ELO15）
65
205 80
60
黄銅バフ（YB） 黄銅ヘヤーライン（BS） 黄銅バフ（YB） ステンレスセラミックダークグレイ（CD）
50
●この他にアルミ製（SV、CB、GD）も可能です。 厚さ：ELA15=4mm
（注） この型式はエスカチオン単体を示します。
ELA（O）16TYPE シリンダー、レバーハンドルは含まれませんのでご注意ください。
2017年3月末廃止予定品
■仕上／使用例
U9LA52ー1型（R=ELA16）：ST、SB、CB、CD仕上、U9LA74ー1型（R=ELA16）：BS、YB 仕上 室内側（施錠時）
ステンレスヘヤーライン（ST） ステンレスバフ（SB） ステンレスセラミックブロンズ（CB） ステンレスセラミックダークグレイ（CD） ステンレスヘヤーライン（ST）
LO52型（R=ELO16）
55
185 80
50
ステンレスバフ（SB） 黄銅ヘヤーライン（BS） 黄銅バフ（YB） ステンレスヘヤーライン（ST） 55
●この他にアルミ製（SV、CB、GD）も可能です。アルミ製もすべて受注生産品です。 厚さ：ELA16=4mm
