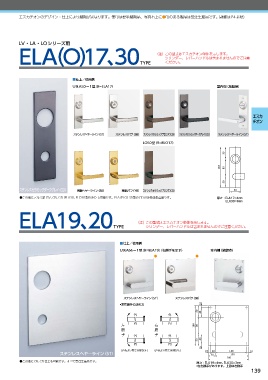

Page 139 - MIWA総合カタログby株式会社MAJI

エスカチオンのデザイン・仕上により納期が異なります。無印は標準納期品、写真右上に●印のある製品は受注生産品です。（詳細はP4参照）

LV・LA・LOシリーズ用
（注） この型式はエスカチオン単体を示します。
シリンダー、レバーハンドルは含まれませんのでご注意
ELA（O）17、30TYPE ください。

■仕上／使用例
U9LA50ー1型（R=ELA17） 室内側（施錠時）

エスカ
チオン

ステンレスヘヤーライン（ST） ステンレスバフ（SB） ステンレスセラミックブロンズ（CB） ステンレスセラミックダークグレイ（CD） ステンレスヘヤーライン（ST）
LO50型（R=ELO17）

55

185 80

50
ステンレスセラミックダークグレイ（CD） 黄銅ヘヤーライン（BS） 黄銅バフ（YB） ステンレスセラミックブロンズ（CB） 50
●この他にアルミ製（SV、CB、GD（ELA30、ELO30型のみ））も可能です。ELA（ELO）30型のGDのみ受注生産品です。 厚さ：ELA17=4mm
ELA30=8mm

（注） この型式はエスカチオン単体を示します。
ELA19、20TYPE シリンダー、レバーハンドルは含まれませんのでご注意ください。

■仕上／使用例
U9LA66ー1型（R=ELA19）（右勝手を示す） 室内側（施錠時）

ステンレスヘヤーライン（ST） ステンレスバフ（SB） ステンレスヘヤーライン（ST）
● 左右勝手の決め方 10
50 40
֎ ֎
ࠨ ಺ ӈ ಺
উ উ 180 80
ख ख
֎ ֎
50 40
಺ ಺
10
ʢށઌΑΓݟͯ֎෦͕ࠨʣ ʢށઌΑΓݟͯ֎෦͕ӈʣ 10 20 140 10
ステンレスヘヤーライン（ST） 30 150
180
●この他にCB、CD仕上も可能です。すべて受注生産品です。
厚さ：ELA19=4mm、ELA20=2mm
● 左右勝手があります。上図は右勝手
139
