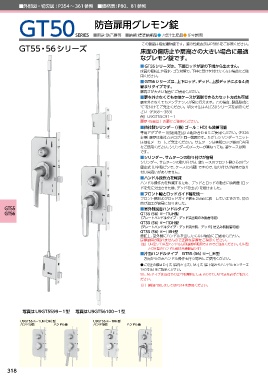

Page 318 - MIWA総合カタログby株式会社MAJI

■外形図・切欠図：P354〜361参照 ■価格表：P80、81参照

防音扉用グレモン錠

GT50SERIES ■用途：防音扉等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP886をご参照ください。
GT55・56シリーズ 床面の傷防止や扉高さの大きい場合に最適

なグレモン錠です。
■GT55シリーズは、下部ロッドが扉の下端から出ません 。
床面の傷防止や雨水・ゴミ対策で、下枠に受けを付けたくない場合にご使
用ください。
■GT56シリーズは、上下ロッド、デッド、上部デッドによる4点
締まりタイプです。
扉高さが大きい場合にご使用ください。
■扉を外さなくても本体ケースが着脱できるカセット方式も可能
扉を外さなくてもメンテナンスが楽に行えます。この場合、製品型式に
"C"を付けてご発注ください。切欠寸法はALG50シリーズを参照くだ
さい（P368〜383）
例）U9GT55C91ー1
扉厚45㎜以上の扉にご使用ください。
■他社製シリンダー（（株）ゴール：HD）も装着可能
専用アダプター（別途発注品）と組み合わせてご使用ください。（P326
参照）扉厚は他社カタログと同一範囲です。ただしシリンダーユニット
は他社メーカーにご発注ください。サムターンは美和ロック製のDA用
をご使用ください。シリンダーのメーカーが異なっても、錠ケースは同一
です。
■シリンダー、サムターンの取り付けが容易
シリンダー、サムターンの取り付けは、錠ケースのフロント側からのピン
固定式（U字型ピンで、ケースに内蔵）ですので、取り付けが容易で取り
付け間違いがありません。
■ハンドル操作力を軽減
ハンドル操作力を軽減するため、デッドとロッドの動きに時間差（ロッ
ドを先に突出させた後、デッドを出す）を設けました。
■フロント幅とロッドガイド幅を統一
フロント幅およびロッドガイド幅を25mmに統一していますので、扉の
曲げ加工が容易になりました。
GT55 ■室外側脱着ハンドルタイプ
GT56 GT55（56）※ー□UH型
（プレートハンドルタイプ：デッド突出時のみ脱着可能）
GT55（56）※ー□DH型
（プレートハンドルタイプ：デッド突出時、デッド引き込み時脱着可能）
GT55（56）※ー□RH型
意匠上、室外側にハンドルを出したくない場合にご使用ください。
扉厚範囲が取れませんので正確な扉厚をご指示ください。
（注）UH型／DH型ハンドルは別途御手配品ですのでご注意ください。（UH型
とDH型のハンドル部は共通製品です）
■片面ハンドルタイプ GT55（56）※ー□H型
一方向からのみハンドル操作を行う場合にご使用ください。
●ご発注の際はD寸法（扉高さ寸法）、M寸法（扉下端からハンドルセンターま
での寸法）をご指示ください。
55、56タイプは当社での定寸を原則としますのでD、M寸法を必ずご指示く
ださい。
（注）納期に関しましてはP314を参照ください。

写真はU9GT5599ー1型 写真はU9GT56100ー1型

U9GT55※ー1UH（DH）型 U9GT55※ー1RH型
ハンドル脱 ハンドル着 ハンドル脱 ハンドル着

318
