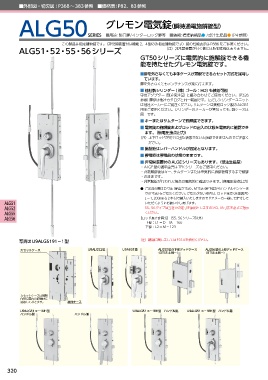

Page 320 - MIWA総合カタログby株式会社MAJI

■外形図・切欠図：P368〜383参照 ■価格表：P82、83参照

グレモン電気錠 （瞬時通電施解錠型）
ALG50SERIES ■用途：防音扉／インターロック扉等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は指定建物錠です。（非常開装置付は機能2、4型のみ指定建物錠です）錠の性能表示はP886をご参照ください。
ALG51・52・55・56シリーズ （注）非常開装置が付く側には防犯性能はありません。
GT50シリーズに電気的に施解錠できる機
能を持たせたグレモン電気錠です。

■扉を外さなくても本体ケースが着脱できるカセット方式を採用し
ています。
扉を外さなくてもメンテナンスが楽に行えます。
■ 他社製シリンダー（（株）ゴール：HD）も装着可能
専用アダプター（別途発注品）と組み合わせてご使用ください。（P326
参照）扉厚は他社カタログと同一範囲です。ただしシリンダーユニット
は他社メーカーにご発注ください。サムターンは美和ロック製のALG51
用をご使用ください。シリンダーのメーカーが異なっても、錠ケースは
同一です。
■ キーまたはサムターンで施解錠できます。
■ 電気錠の施解錠およびロッドの出入の状態を電気的に確認でき
ます。（無電圧接点出力）
（注） 上下ロッドが完全に出た状態でないと施錠できませんのでご注意く
ださい。
■ 施錠時はレバーハンドルが固定となります。
■ 停電時は停電前の状態のままです。
■ 非常開装置付のALGEシリーズもあります。（受注生産品）
・ALGE型の通電金具はTEKシリーズをご使用ください。
・非常解錠後はキー、サムターンまたは電気的に施錠復帰するまで解錠
・のままです。
・非常解錠が行われた場合は電気的に確認できます。（無電圧接点出力）
● ご発注の際はD寸法（扉高さ寸法）、M寸法（扉下端からハンドルセンターま
での寸法）をご指示ください。ご指示がない場合は、ロッド全長（先金具含）
L＝1,200mmを2本付で納入いたしますのでドアメーカー様にて定寸して
ALG51 いただくようにお願い申しあげます。
ALG52 55、56タイプは当社での定寸を原則としますのでD、M寸法を必ずご指示
ALG55 ください。
ALG56 【ロッド長さ計算式】（55、56シリーズ以外）
上部：L1＝D−M−166
下部：L2＝M−123

写真はU9ALG5191ー1型 （注）納期に関しましてはP314を参照ください。

カセットケース U9ALG52型 U9ALGE型 ALG55型の下部デッドケース ALG56型の上部デッドケース
（GT55と同一） （GT56と同一）

カセットケースは扉製
作時に扉内の補強材に
溶接しておきます。 本体ケース
U9ALG51※ー1UH型 U9ALG51※ー1RH型 ハンドル脱 U9ALG51※ー1RH型 ハンドル着
ハンドル脱 ハンドル着
