■外形図・切欠図：P448参照 ■価格表：P90参照

平行移動型鎌デッドプッシュプル錠
（防犯建物部品）
PLVF777SERIES ■用途：住宅玄関等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP886をご参照ください。
グリップのどこを持って動かしても、グリッ
プ全体が平行に動作する平行移動型の鎌デッ
ドプッシュプル錠です。（PAT）
大人でも子供でも身長の差で使い勝手が変わ
ることはありません。

■ 官民合同会議の試験に合格した防犯建物部品です。
防犯建物部品の詳細につきましてはP48、49をご参照ください。
■高い防犯性能を誇る鎌デッドとストライク。
鎌デッドを備え、ストライクの強度もアップしているため、
バール攻撃のような暴力破壊行為に対しても高い防犯性能を
示します。また、鎌デッド自体は耐押し込み強度・耐側圧強
度とも10,000N以上と頑丈な作りになっています。

■ 操作性と防犯性を兼ね備えたスイッチ式サムターン
B5型を標準装備。
■ 操作性にも優れています。
グリップを「押す・引く」だけの動作で誰でも簡単に扉を開
けられます。グリップのどこを持って動かしても、グリップ
全体が平行に動作する平行移動型ですので、大人でも子供で
も身長の差で使い勝手が変わることはありません。
■ シリンダーは錠ケースにピン止め方式。
シリンダーは錠ケースにピン止め方式を採用しています。万
が一グリップをもぎ取られても、シリンダーはケースに固定
されていますので高い防犯性を実現しています。
■ 警備信号タイプのPLVFK型（P618）もあります。

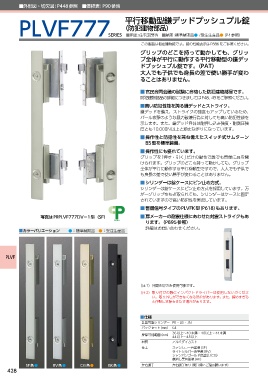

写真はPRPLVF777DVー1型（SF） ■ 扉メーカーの耐震仕様にあわせた対震ストライクもあ

ります。（P895参照）
詳細はお問い合わせください。
■カラーバリエーション ●：標準納期品 ●：受注生産品

PLVF

（注1） 外開き扉のみ使用可能です。
（注2） 取り付けの際にインパクトドライバーは使用しないでくださ
い。取り外しができなくなる恐れがあります。また、締めすぎる
と作動に支障をきたす場合があります。

■仕様
装着可能シリンダー PR・LB・JN
バックセット（mm） 64
36以上〜40未満・40以上〜44未満
扉厚可能範囲（mm）
44以上〜45以下
材質 アルミダイカスト
仕上 ステンカラー色塗装（SF）
ライトシルバー色塗装（RV）
シャンパンゴールド色塗装（CG）
艶消し黒色塗装（BK）
SF色● RV色● CG色● BK色● 左右勝手 左右勝手あり（発注時にご指示願います）
428
