■外形図・切欠図：P449参照 ■価格表：P90参照

平行移動型鎌デッドプッシュプル錠

PLF777SERIES ■用途：住宅玄関等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP886をご参照ください。
グリップのどこを持って動かしても、グリッ
プ全体が平行に動作する平行移動型の鎌デッ
ドプッシュプル錠です。（PAT）
大人でも子供でも身長の差で使い勝手が変わ
ることはありません。

■ 鎌デッドを備え、ストライクの強度もアップしている
ため、バール攻撃のような暴力破壊行為に対しても高
い防犯性能を示します。
また、鎌デッド自体は耐押し込み強度・耐側圧強度と
も10,000N以上と頑丈な作りになっています。
■ シリンダーは錠ケースにピン止め方式を採用してい
ます。万が一グリップをもぎ取られても、シリンダー
はケースに固定されていますので高い防犯性を実現
しています。

■ サムターン回しにも対応した、スイッチ式サムターン
B5型が装着可能です。（オプション対応）

■ 警備信号タイプのPLFK型（P618）外出確認錠タイプ
のPLFZ型（P621）もあります。

■ 扉メーカーの耐震仕様にあわせた対震ストライクもあ
ります。（P895参照）
詳細はお問い合わせください。

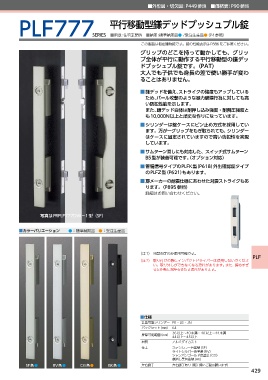

写真はPRPLF777DWー1型（SF）

■カラーバリエーション ●：標準納期品 ●：受注生産品

（注1） 外開き扉のみ使用可能です。
PLF
（注2） 取り付けの際にインパクトドライバーは使用しないでくださ
い。取り外しができなくなる恐れがあります。また、締めすぎ
ると作動に支障をきたす場合があります。

■仕様
装着可能シリンダー PR・LB・JN
バックセット（mm） 64
36以上〜40未満・40以上〜44未満
扉厚可能範囲（mm）
44以上〜45以下
材質 アルミダイカスト
仕上 ステンカラー色塗装（SF）
ライトシルバー色塗装（RV）
シャンパンゴールド色塗装（CG）
艶消し黒色塗装（BK）
SF色● RV色● CG色● BK色● 左右勝手 左右勝手あり（発注時にご指示願います）
