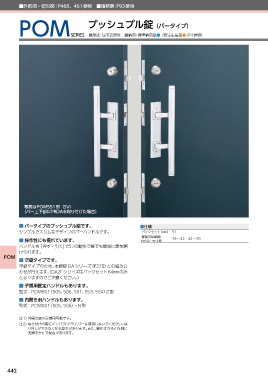

Page 442 - MIWA総合カタログby株式会社MAJI
P. 442
■外形図・切欠図:P460、461参照 ■価格表:P93参照
プッシュプル錠(バータイプ)
POM SERIES ■用途:住宅玄関等 ■納期:標準納期品● /受注生産品●(P4参照)
写真はPOM551型(SV)
(バー上下部にPRDAを取り付けた場合)
■ バータイプのプッシュプル錠です。 ■仕様
シンプルでスリムなデザインのバーハンドルです。 バックセット(mm) 51
扉厚可能範囲 33〜42・42〜50
■ 操作性にも優れています。 (mm以上〜mm未満)
ハンドルを「押す・引く」だけの動作で誰でも簡単に扉を開
けられます。
POM
■ 空錠タイプです。
空錠タイプのため、本締錠DAシリーズ(P270)との組み合
わせが行えます。(DA2Fシリーズはバックセット64mmのみ
となりますのでご注意ください。)
■ 子扉用固定ハンドルもあります。
型式:POM501(505、506、551、553、554)Z型
■ 内開き用ハンドルもあります。
型式:POM501(505、506)ーN型
注1) 外開き扉のみ使用可能です。
注2) 取り付けの際にインパクトドライバーは使用しないでください。取
り外しができなくなる恐れがあります。また、締めすぎると作動に
支障をきたす場合があります。
442
