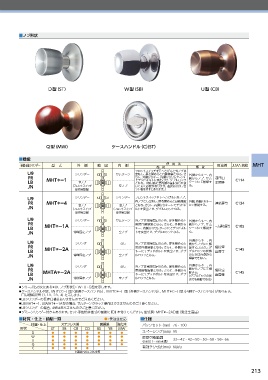

Page 213 - 2018MIWAカタログ

■ノブ形状

D 型（ST） W型（SB） U型（CB）

Q 型（MW） ケースハンドル（C）（ST）

■機能
使 用 法
装着可能シリンダー 型 式 外 側 略 図 内 側 用途例 JLMA 規格 MHT
施 錠 解 錠
フロントスイッチを下へさげると外ノブは
U9 シリンダー サムターン 空転し、扉を閉めると自動施錠となる。さ 外側からキー、内
PR MHT＊ー1 らに、外側からキー、内側からサムターンに 側からノブ、サム 通用口 C114
てデッドボルトを突出させ、ダブルロック
LB 空ノブ となる。（取付時に室内側の選択ねじを抜 ターンにて解錠す 玄関等
JN （フロントスイッチ 空ノブ いておく必要があります。選択ねじはフロ る。
操作時空転） ント板を外すとあります。）
U9 シリンダー シリンダー フロントスイッチを下へさげると外ノブ、
内ノブとも空転し、扉を閉めると自動施錠 外側、内側ともキー
PR MHT＊ー4 空ノブ 空ノブ となる。さらに、両側からキーにてデッドボ にて解錠する。 連絡扉等 C134
JN （フロントスイッチ （フロントスイッチ ルトを突出させ、ダブルロックとなる。
操作時空転） 操作時空転）
U9 シリンダー サムターン 外ノブは常時固定のため、扉を閉めると 外側からキー、内
PR MHT＊ー1A 常時自動施錠となる。さらに、外側から 側からノブ、サム 一方通行扉等 C105
LB キー、内側からサムターンにてデッドボル ターンにて解錠す
JN 常時固定ノブ 空ノブ トを突出させ、ダブルロックとなる。 る。
外側からキー、内
U9 シリンダー なし 外ノブは常時固定のため、扉を閉めると 側からノブにて解
PR MHT＊ー2A 常時自動施錠となる。さらに、外側から 錠する。ただし、ダ 階段室 C145
LB キーにてデッドボルトを突出させ、ダブ ブルロックの状態 倉庫等
JN 常時固定ノブ 空ノブ ルロックとなる。 のときは内側から
解錠できない。
U9 シリンダー なし 外ノブは常時固定のため、扉を閉めると 外側からキー、内
PR MHTA＊ー2A 常時自動施錠となる。さらに、外側から 側からノブにて解 階段室 C145
錠する。
LB キーにてデッドボルトを突出させ、ダブ （ダブルロックの状 倉庫等
JN 常時固定ノブ 空ノブ ルロックとなる。 態でも解錠できる）
● シリーズ名の次にある＊は、ノブ形状D・W・U・Q型を示します。
● ケースハンドル付は、MHTCCー□型（両側ケースハンドル）、MHTC＊ー□型（外側ケースハンドル）、MHT＊Cー□型（内側ケースハンドル）があります。
□は機能記号（1、1A、2A、4）を示します。
● LBシリンダーの長座仕様はありませんのでご注意ください。
● LBMHT＊ー1、LBMHT＊ー1A型の場合、サムターンでラッチ操作はできませんのでご注意ください。
● LBシリンダーの場合、4型はありませんのでご注意ください。
● ダミーシリンダー付きもあります。セット手配時は型式の最後に『D』を付けてください。型式例：MHT＊ー2AD型（受注生産品）
■材質・仕上・納期一覧 ●：受注生産品 ■仕様

材質・仕上 ステンレス製 黄銅製 強化木 バックセット（mm）76・100
形状 ST SB CB CD BS YB MW
D ● ● ● ● ● ● ● スペーシング（mm）95
W ● ● ● ● ● ● ● 扉厚可能範囲
U ● ● ● ● ● ● ● （mm以上〜mm未満） 33〜42・42〜50・50〜58・58〜66
Q ● ● ● ● ● ● ●
C ● ● ● ● 有効チリ寸法（mm）6以内
色調はP204、205参照

213
