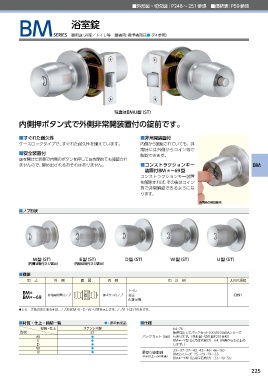

Page 225 - 2018MIWAカタログ

■外形図・切欠図：P248〜251参照 ■価格表：P59参照

浴室錠

BM SERIES ■用途：浴室／トイレ等 ■納期：標準納期品●（P4参照）

写真はBMU型（ST）

内側押ボタン式で外側非常開装置付の錠前です。

■すぐれた耐久性 ■非常開装置付
ケースロックタイプで、すぐれた耐久性を備えています。 内側から施錠されていても、非
常時には外側からコイン等で
■安全装置付
解錠できます。
扉を開けた状態で内側のボタンを押して扉を閉めても施錠され
ませんので、締め出されるおそれはありません。 ■コンストラクションキー BM
装置付BM＊ー69型
コンストラクションキー装置
を解除すれば、その後はコイン
等で非常解錠できるようにな
ります。

非常時の解錠操作
■ノブ形状

M 型（ST） E型（ST） D型（ST） W型（ST） U型（ST）
（内側は取付ネジ露出） （内側は取付ネジ露出）
■機能
型 式 外 側 略 図 内 側 用 途 例 JLMA規格

トイレ
BM＊ 非常開装置付ノブ 押ボタン付ノブ 浴室 C091
BM＊ー69
化粧室等
● シリーズ名の次にある＊は、ノブ形状M・E・D・W・U型を示します。ノブ仕上はSTのみです。

■材質・仕上・納期一覧 ●：標準納期品 ■仕様
材質・仕上 ステンレス製 64・76
形状 ST 狭框用としてバックセット100の100BMシリーズ
M ● バックセット（mm）もあります。（外形図・切欠図P251参照）
E ● BM＊ーY型（公共住宅向け）：64（外側からねじ止め
D ● します。）
W ● 33〜37・37〜42・42〜46・46〜50
U ● 扉厚可能範囲
（mm以上〜mm未満） BMSシリーズ：25〜29・29〜33
BM＊ーY型（公共住宅向け）：33・40・50

225
