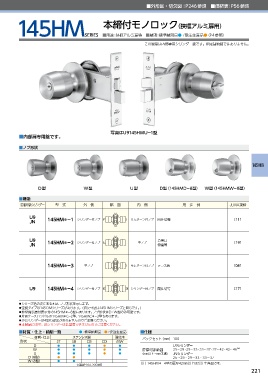

■外形図・切欠図：P246参照 ■価格表：P56参照

本締付モノロック（狭框アルミ扉用）
145HMSERIES ■用途：狭框アルミ扉等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は内部専用シリンダー錠です。指定建物錠ではありません。

写真はU9145HMUー1型
■内部扉専用錠です。

■ノブ形状

145HM

D 型 W 型 U 型 D型（145HMDー8型） W型（145HMWー8型）
■機能
装着可能シリンダー 型 式 外 側 略 図 内 側 用 途 例 JLMA規格

U9 145HM＊ー1 シリンダー付ノブ サムターン付ノブ 間仕切等 Ⅰ111
JN

U9 145HM＊ー2 シリンダー付ノブ 空ノブ 点検口 Ⅰ191
JN 物置等

145HM＊ー3 空ノブ サムターン付ノブ テラス等 Ⅰ081

U9 145HM＊ー4 シリンダー付ノブ シリンダー付ノブ 間仕切等 Ⅰ171

● シリーズ名の次にある＊は、ノブ形状を示します。
● 空錠タイプの145OMシリーズがあります。（切欠寸法は145HMシリーズと同じです。）
● 非常開装置付表示付の145HM＊ー8型もあります。ノブ形状はD・W型のみ可能です。
● 片面ケースハンドルの145HM＊Cー2型、145HMC＊ー3型もあります。
● JNシリンダーは4型の設定がありませんのでご注意ください。
● 本製品にはPR、LBシリンダーは装型着できませんのでご注意ください。
■材質・仕上・納期一覧 ●：標準納期品 ●：受注生産品 ■仕様
材質・仕上 ステンレス製 強化木 バックセット（mm）100
形状 ST SB CB CD MW
D ● ● ● ● ● U9シリンダー
W ● ● ● ● ● 扉厚可能範囲 25〜29・29〜33・33〜37・37〜42・42〜46 （注）
U ● ● ● ● ● （mm以上〜mm未満） JNシリンダー
D（8型） ● ● 25〜29・29〜33・33〜37
W（8型） ● ●
（注）145HM＊ー4型の扉厚42mm以上は受注生産品です。
色調はP204、205参照
