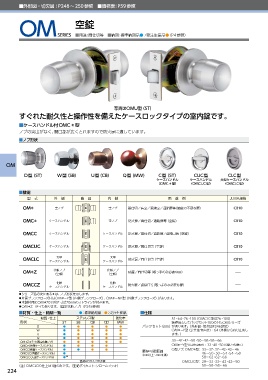

Page 224 - 2018MIWAカタログ

■外形図・切欠図：P248〜250参照 ■価格表：P59参照

空錠

OM SERIES ■用途：間仕切等 ■納期：標準納期品● /受注生産品●（P4参照）

写真はOMU型（ST）
すぐれた耐久性と操作性を備えたケースロックタイプの室内錠です。

■ケースハンドル付OMC＊型
ノブの突出がなく、開口部が広くとれますので防火扉に適しています。
■ノブ形状

OM

D型（ST） W型（SB） U型（CB） Q型（MW） C型（ST） CUC型 CLC型
ケースハンドル ケースハンドル 大型ケースハンドル
（OMC＊型） （OMCUC型） （OMCLC型）
■機能
型 式 外 側 略 図 内 側 用 途 例 JLMA規格

OM＊ 空ノブ 空ノブ 間仕切／病室／湯沸室／通路扉等（施錠の不要な扉） C010

OMC＊ ケースハンドル 空ノブ 防火扉／間仕切／通路扉等（空錠） C010

OMCC ケースハンドル ケースハンドル 防火扉／間仕切／通路扉／点検口等（空錠） C010

OMCUC ケースハンドル ケースハンドル 防火扉／間仕切等（空錠） C010

大型 大型
OMCLC 防火扉／間仕切等（空錠） C010
ケースハンドル ケースハンドル
化粧ノブ 化粧ノブ
OM＊Z 病室／間仕切等（取っ手のみ必要な扉） ー
（空転） （空転）
化粧 化粧
OMCCZ 防火扉／点検口等（取っ手のみ必要な扉） ー
ケースハンドル ケースハンドル
● シリーズ名の次にある＊は、ノブ形状を示します。
● 片面ブランクローズ付はOM＊ーP型（内側ブランクローズ）、OM＊ーNP型（外側ブランクローズ）があります。
● 木製枠用にOM＊70で高さ寸法70mmのストライクが付きます。
● OM＊Zコテイもあります。（固定化粧ノブ）（P248参照）
■材質・仕上・納期一覧 ●：標準納期品 ●：受注生産品 ■仕様
材質・仕上 ステンレス製 強化木 51・64・76・100（OMCLC型は76・100）
形状 ST SB CB CD MW 狭框用としてバックセット100の145OMシリーズ
D ● ● ● ● ● バックセット（mm） があります。（外形図・切欠図P246参照）
W ● ● ● ● ● OM＊ーY型（公共住宅向け）：64（外側からねじ止めし
U ● ● ● ● ● ます。）
Q ● ● ● ● ●
33〜42・42〜50・50〜58・58〜66
OM＊Zコテイ（固定化粧ノブ） ● ● ● ● ●
OMC＊（片面ケースハンドル） ● ● ● ● OM＊ーY型 （公共住宅向け） ： 33・40・50 （Q型ノブは除く）
OMCC（両面ケースハンドル） ● ● ● ● 扉厚可能範囲 Q型ノブ、OMC＊型： 33〜37・37〜42・42〜46
OMCUC（両面ケースハンドル） ● （mm以上〜mm未満） 46〜50・50〜54・54〜58
OMCLC（大型ケースハンドル） ● （注） 58〜62・62〜66
色調はP204、205参照 OMCUC型： 29〜33・33〜42・42〜50
（注）OMCLCの仕上は1種のみです。（亜鉛ダイカスト：クロームメッキ） 50〜58・58〜66
