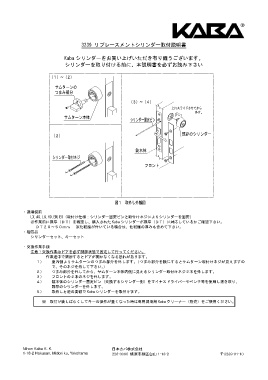

3239 リプレースメントシリンダー取付説明書

Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい
（１）～（２）
サムターンの
つまみ部分
（３）～（４）
上にスライドさせてから
外す。
サムターン本体
シリンダー固定ピン
（２） 既存のシリンダー

錠本体
シリンダー取付ネジ
フロント

図１ 取外し外観図

・適用錠前
LX,AS,LG,HD,EM,ES（取付け仕様：シリンダー固定ピンと取付けネジによりシリンダーを固定）
※作業前に扉厚（ＤＴ）を確認し、購入された Kaba シリンダーが扉厚（ＤＴ）に対応しているかご確認下さい。
ＤＴ２９～５０ｍｍ ※化粧座が付いている場合は、化粧座の厚みも含めて下さい。
・梱包品
シリンダーセット、キーセット

・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
１） 室内側よりサムターンのつまみ部分を外します。（つまみ部分を横にするとサムターン取付けネジが見えますの
で、そのネジを外して下さい。）
２） つまみ部分を外してから、サムターン本体内側に見えるシリンダー取付けネジ２本を外します。
３） フロントの２本のネジを外します。
４） 錠本体のシリンダー固定ピン（交換するシリンダー側）をマイナスドライバーやペンチ等を使用し抜き取り、
既存のシリンダーを外します。
５） 取外しと逆の要領で Kaba シリンダーを取付けます。

※ 取付け後しばらくしてキーの操作が重くなった時は専用潤滑剤 Kaba クリーナー（別売）をご使用ください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2 T-3239-01-10
