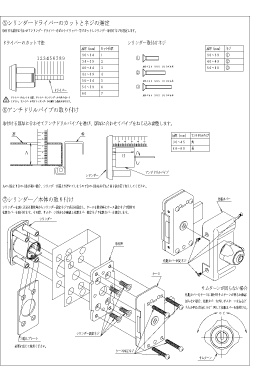

４５２０／６５２０／４５３０／６５３０シリーズ  取付説明書  ０７．０５．３０ Ｖｏｌ２  ⑤シリンダードライバーのカットとネジの選定
  取付ける扉厚に合わせてシリンダードライバーをボルトクリッパー等でカットしシリンダー取付けネジを選定します。
 ①梱包内容
  ド ラ イ バ ー の カ ッ ト 寸 法                  シ リ ン ダ ー 取 付 け ネ ジ
 シリンダー  穴隠しプレート            扉厚（ｍｍ） カット位置                           扉厚（ｍｍ） ネジ
 ＰＬ警告文／取説  ＰＬシール           ３０～３４  １                               ３０～３９  ①
 警告  アンチドリルパイプセット  キーホルダーセット  １２３４５６７８９  ３５～３９  ２  ①              ４０～４９  ②
 キ  室  キ  外  在
 ｌ  内  ｌ  出  室  アンチドリルパイプ１                    Ｍ６×２５ ＳＵＳ Ｄ１０×４本
 が  キ  が                   ４０～４４  ３                               ５０～６０  ③
 無  ｌ  無  モ  時
 い  は  い  ｌ
 と  サ  と  ド  サ                              ②
 室  ム  室                   ４５～４９  ４
 外  タ  外  に  ム
 に  ｌ  に  し  タ
 出  ン  出  な  ｌ
 ら  近  ら
 れ  く  れ  い  ン             ５０～５４  ５
 な  に  な  で  を                                Ｍ６×３５ ＳＵＳ Ｄ１０×４本
 く  置  く  下
 な  い  な
 る  て  る  さ                ５５～５９  ６
 恐  下  恐  い                                 ③
 れ  さ  れ  Ｒ       ドライバー
 が  い  が
 あ  あ  アンチドリルパイプ２
 り  り                      ６０    ７
 ま  ま                                         Ｍ６×４５ ＳＵＳ Ｄ１０×４本
 す  す
    ドライバーをカットする際、ドライバーをシリンダーから外さないで
    ください。ドライバーを外すとシリンダーが分解する恐れがあります。
 化粧カバー固定ネジ
  ⑥アンチドリルパイプの取り付け
 Ｍ３×５ ＳＳ黒クロメ×４本
 Ｒ
 ロックケース  取付座  カバクリーナー  Ｓｔａｒ  受け座セット
 平受け  取付ける扉厚に合わせてアンチドリルパイプを選び、扉厚に合わせてパイプをねじ込み調整します。
 ＰＡＴＥＮＴ  キー×４本（ポピーレッド、グラスグリーン、ブルー、イエロー）  シリンダー／ケース固定ネジセット
 Ｍ４×８ ＳＳ黒クロメ×４本  扉  ５０     枠                           扉厚（ｍｍ） アンチドリルパイプ
               ４０
 Ｍ６×２５ ＳＵＳ Ｄ１０×４本
                                      １０  ２０  ３０  ４０  ５０  ３０～４５  短
 ３．８×２０皿木 黒クロメ×４本  ３０
                                                       ４６～６０  長
         Ａ     ２０
 Ｍ６×３５ ＳＵＳ Ｄ１０×４本                      Ｂ
               １０
 Ｒ  サムターンキー×２本
 ＰＡＴＥＮＴ
 Ｍ６×４５ ＳＵＳ Ｄ１０×４本
                                               アンチドリルパイプ
                            シリンダー
 Ｍ５×３５ ＳＵＳ×４本
  Ａの寸法よりＢの寸法が長い場合、シリンダーが扉より浮いてしまうのでＢの寸法は必ずＡと同寸法か若干短くしてください。
 ② 取 付 に 必 要 な 工 具  ③ 加 工 前 の 確 認 事 項  ⑦シリンダー／本体の取り付け                化粧カバー
  シリンダーを扉に差込み取付座からシリンダー固定ネジで引込み固定し、ケースを取付座にケース固定ネジで取付け
 ボルトクリッパー  扉厚を測ります。  化粧カバーを取付けます。その際、サムターンが回るか確認し化粧カバー固定ネジで化粧カバーを固定します。
 プラスドライバー  エアタイトドアに取付ける場合はオプションのＡＴライナーセットを購入ください。  シリンダー
 扉  枠
 スケール
 ドリル（Φ１０、Φ１２）                        取付座
 扉厚
 ホールソー（Φ３３）
                                                    化粧カバー固定ネジ
 エアタイト
 ④切欠き加工  扉を上部から見た断面図                             ケース
                                                                サムターンが回らない場合
 鋼 製 、 ア ル ミ 製 扉 の 切 欠 き  ※ 詳 細 は 切 欠 き 図 を 参 照 く だ さ い 。  木 製 扉 の 切 欠 き ※ 詳 細 は 切 欠 き 図 を 参 照 く だ さ い 。
                                                           化粧カバーをケースに取付けサムターンが回るか確認
 室 内 側  室 外 側
 室 内 側  室 外 側                                              回らない場合、化粧カバーを外しサムターンを左右ど
                                                           ちらか回る方向に９０°回して化粧カバーを取付ける。
                                                                      ｏｒ
                         シリンダー固定ネジ
       穴隠しプレート
      必要に応じて使用ください。
                                     ケース固定ネジ
                                                                サムターン
