P. 4

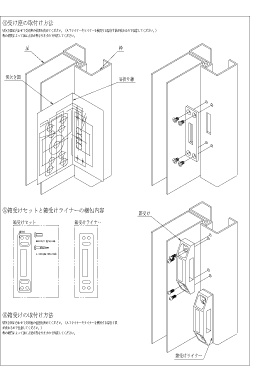

４５２０／６５２０／４５３０／６５３０シリーズ オプション部品取付説明書 ０７．０５．３０ Ｖｏｌ３ ④受け座の取付け方法
切欠き図に合わせて受け座の位置を決めてください。（ＡＴライナーやライナーを使用する場合寸法が変わるので注意してください。）
①ＡＴライナーセット梱包内容 ②シリンダードライバーのカットとネジの選定 枠の材質によって加工方法が異なりますので注意してください。
取付ける扉厚とライナー厚に合わせてシリンダードライバーをボルトクリッパー等
ＡＴライナー
シリンダー固定ネジセット（本体付属品） でカットしシリンダー取付けネジを選定します。 扉 枠
① ＃カット寸法とネジの長さは品の表で確認ください。
Ｍ６×２５ ＳＵＳ Ｄ１０×４本 ドライバーのカット寸法
②
Ｍ６×３５ ＳＵＳ Ｄ１０×４本 切欠き図
１２３４５６７８ 谷折り線
③
ライナー
Ｍ６×４５ ＳＵＳ Ｄ１０×４本
シリンダー固定ネジセット
④
ドライバー
Ｍ６×５５ ＳＵＳ Ｄ１０×４本
ドライバーをカットする際、ドライバーをシリンダーから外さないで
ください。ドライバーを外すとシリンダーが分解する恐れがあります。
シリンダー取付けネジ
扉厚 ３０～４０ ４０～５０ ５０～６０
③ＡＴライナーの取付け方法
扉と取付座の間にＡＴライナー又はライナー入れてください。 ２．５ ① ① ② ② ③ ③ ④ ④
５．０
ライナーを使った浮かし寸法は下のライナー厚図を見てください。 ライナー厚 ６．０ ① ① ② ② ③ ③ ④
④
８．５
１１．０ ② ③ ④
ドライバーのカット位置
扉厚 ３０～４０ ４０～５０ ５０～６０
シリンダー ２．５ ① ② ③ ④ ⑤ ⑥ ⑦
ライナー厚 ５．０ ② ② ③ ③ ④ ④ ⑤ ⑤ ⑥ ⑥ ⑦ ⑦ ⑧
６．０
８．５
１１．０ ② ③ ③ ④ ④ ⑤ ⑤ ⑥ ⑥ ⑦ ⑦ ⑧ ⑧
ライナー
ライナー ⑤箱受けセットと箱受けライナーの梱包内容
箱受け
ＡＴライナー 箱受けセット 箱受けライナー
箱受け
Ｍ４×１０ナベ 黒クロメ×４本
取付座
３．８×２０丸木 黒クロメ×４本
各ライナー厚図
ケース
扉 ライナー×１＝２．５
ライナー×２＝５
位置出しピン
⑥箱受けの取付け方法
切欠き図に合わせて受け座の位置を決めてください。（ＡＴライナーやライナーを使用する場合寸法
ＡＴライナー裏×１＝６ が変わるので注意してください。）
シリンダー固定ネジ 枠の材質によって加工方法が異なりますので注意してください。
ＡＴライナー裏×１＋ライナー×１＝８．５
ケース固定ネジ
ＡＴライナー表×１＝１１ 箱受けライナー
ＡＴライナー表の場合はつぶれ止めに必ずライナー２枚入れてください。
